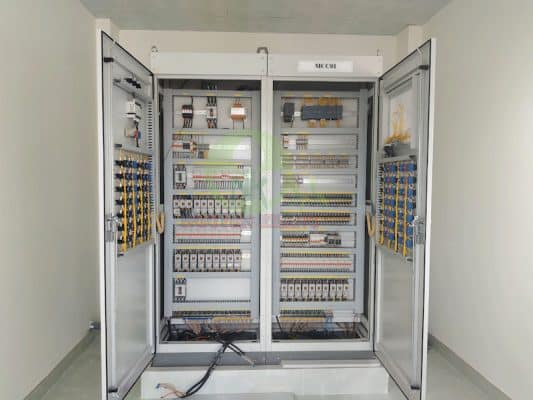

Tủ điện xử lý nước thải điều khiển tự động

Trong các hệ thống xử lý nước thải, tủ điện điều khiển giữ vai trò quan trọng trong việc vận hành và kiểm soát thiết bị một cách hiệu quả. Việc sử dụng tủ điện phù hợp giúp tối ưu hóa quy trình xử lý, đảm bảo an toàn và tiết kiệm chi phí vận hành.

Tủ điện xử lý nước thải là gì?

Tủ điện xử lý nước thải là hệ thống điều khiển các thiết bị trong quy trình xử lý nước thải, bao gồm van điện, máy thổi khí, bơm định lượng, máy khuấy, bơm và các thiết bị liên quan. Tủ điện này vận hành theo chương trình cài đặt sẵn, điều khiển các thiết bị đóng cắt để đảm bảo nước thải đầu ra đạt tiêu chuẩn yêu cầu.

Xem thêm: Tủ điện hệ thống xử lý nước thải

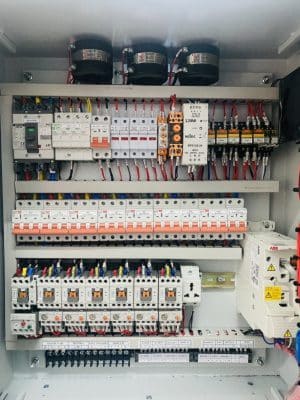

Thành phần tủ điện hệ thống xử lý nước thải phổ biến

1. Khởi động từ

• Điều khiển từ xa việc đóng cắt và bảo vệ quá tải cho các thiết bị như bơm nước thải, máy thổi khí, bơm định lượng hóa chất…
• Bao gồm Contactor và rơ le nhiệt, tạo thành một bộ khởi động từ giúp đóng cắt và bảo vệ hệ thống bơm hiệu quả.

2. MCB (Miniature Circuit Breaker)

• Thiết bị kiểm soát nguồn điện, giúp ngắt mạch và bảo vệ an toàn cho từng bơm nước thải, máy thổi khí…
• Thiết kế dạng thanh cài Din-rail, dễ dàng lắp đặt và thay thế.

3. MCCB (Molded Case Circuit Breaker)

• Aptomat tổng cấp nguồn và bảo vệ ngắn mạch cho toàn bộ tủ điện điều khiển hệ thống xử lý nước thải.
• Cấu trúc dạng khối, cấp nguồn 3 pha, có thể tích hợp chức năng chống dòng rò (30mA hoặc 100mA) tùy theo yêu cầu hệ thống.

4. Cảm biến mức chất lỏng

• Giám sát mức nước thải, cảnh báo đầy hoặc cạn trong các bể chứa nước thải để đảm bảo vận hành an toàn.

5. Rơ le trung gian

• Đóng vai trò trung gian trong việc điều khiển và ngắt mạch, đảm bảo hệ thống vận hành theo đúng yêu cầu công nghệ đề ra.

6. Bộ điều khiển lập trình LOGO (Siemens)

• Điều khiển trung tâm toàn hệ thống, tích hợp màn hình nhỏ gọn, dễ dàng cài đặt các bộ định thời, giúp điều khiển luân phiên các bơm một cách linh hoạt.

7. Công tắc chuyển mạch 3 vị trí

• Điều khiển bơm nước thải với 2 chế độ: bằng tay (MAN) và tự động (AUTO).
• Ba vị trí: AUTO – OFF – MAN, cho phép vận hành linh hoạt theo nhu cầu.

8. Nút dừng khẩn cấp (Emergency Stop)

• Ngắt toàn bộ nguồn điện của hệ thống xử lý nước thải khi xảy ra sự cố, đảm bảo an toàn tối đa trong vận hành.

Ngoài ra, tủ điện còn được trang bị đèn báo pha, đèn báo trạng thái hoạt động của bơm, thiết bị bảo vệ mất pha, lệch pha, cũng như chống dòng rò, giúp hệ thống vận hành ổn định và an toàn.

Các loại tủ điện xử lý nước thải

Tủ điện xử lý nước thải được phân loại dựa trên chế độ khởi động và tính năng vận hành. Mỗi loại tủ sẽ phù hợp với từng nhu cầu sử dụng khác nhau, đảm bảo hệ thống hoạt động hiệu quả và tối ưu chi phí.

1. Tủ điện hệ thống xử lý nước thải điều khiển bằng tay

Tủ điện điều khiển bằng tay yêu cầu người vận hành trực tiếp thao tác đóng cắt thông qua công tắc hoặc nút nhấn điều khiển. Hệ thống này đòi hỏi nhân viên có kinh nghiệm giám sát liên tục, theo dõi vận hành hàng ngày và xử lý nhanh chóng khi có sự cố phát sinh. Tuy nhiên, đây là phương án đơn giản, dễ triển khai và phù hợp với các hệ thống nhỏ.

2. Tủ điện hệ thống xử lý nước thải bán tự động

Loại tủ này kết hợp giữa chế độ điều khiển tự động và thủ công, giúp tối ưu chi phí đầu tư mà vẫn đảm bảo hiệu quả vận hành.

• Hệ thống tự động hoạt động dựa trên phao báo mức nước và rơ le thời gian, giúp kiểm soát quy trình xử lý một cách ổn định.
• Một số thiết bị quan trọng như bơm hóa chất, máy khuấy vẫn được điều khiển bằng tay khi cần thiết, đảm bảo sự linh hoạt trong vận hành.

Tủ điện bán tự động thường được sử dụng cho các hệ thống xử lý nước thải có quy mô dưới 500m³/ngày.

3. Tủ điện xử lý nước thải tự động

Tủ điện tự động là giải pháp hiện đại, được ứng dụng cho các nhà máy xử lý nước thải quy mô lớn trên 1000m³/ngày.

• Hệ thống vận hành hoàn toàn tự động, thu thập dữ liệu từ các cảm biến đo nồng độ oxy, cảm biến pH, đồng hồ đo lưu lượng và phao báo mức nước, sau đó truyền tín hiệu về bộ điều khiển trung tâm PLC.
• Màn hình điều khiển HMI hiển thị đầy đủ thông số thời gian, nồng độ, chế độ vận hành, giúp giám sát và kiểm soát quá trình xử lý nước thải một cách chính xác.

Ưu điểm vượt trội của tủ điện tự động:

• Tiết kiệm chi phí vận hành: Giảm tiêu thụ điện năng và hóa chất nhờ hệ thống định lượng chính xác.
• Dễ kiểm soát và giám sát: Toàn bộ quá trình xử lý nước thải được hiển thị trực quan, có thể in ấn và xuất báo cáo dữ liệu theo thời gian thực.
• Độ an toàn cao: Hệ thống tự động cảnh báo khi phát hiện sự cố, ngăn chặn tình trạng thiết bị chạy/dừng liên tục gây hao mòn.
• Tính bảo mật cao: Người dùng cần mật khẩu để thay đổi thông số cài đặt, đảm bảo an toàn dữ liệu.

Ngoài ra, đối với hệ thống xử lý nước thải trên 1000m³/ngày đêm, việc lắp đặt hệ thống quan trắc giúp truyền thông số về trung tâm giám sát, đảm bảo kiểm soát chặt chẽ chất lượng nước thải đầu ra.

Xem thêm: Tủ động lực là gì? Các loại tủ điện động lực

Quy trình thiết kế tủ điện hệ thống xử lý nước thải

1. Tiếp nhận yêu cầu

Thu thập thông tin từ khách hàng về yêu cầu công nghệ và thông số kỹ thuật của hệ thống.

2 Lựa chọn thiết bị & thiết kế bản vẽ

Tính toán, lựa chọn các thiết bị phù hợp.

Lên bản vẽ chi tiết sơ đồ nguyên lý và bố trí lắp đặt.

3. Gia công vỏ tủ

Đặt hàng sản xuất vỏ tủ điện theo kích thước và tiêu chuẩn thiết kế.

4. Chuẩn bị vật tư, linh kiện

Xuất kho vật tư, thiết bị điện cần thiết cho quá trình lắp đặt.

5. Kiểm tra vật tư trước khi lắp ráp

Đối chiếu danh mục vật tư để đảm bảo đầy đủ và đúng yêu cầu.

6. Lắp đặt thiết bị

Tiến hành lắp ráp các thiết bị vào tủ theo đúng bản vẽ thiết kế.

7. Kiểm tra & đánh giá

Kiểm tra tổng thể về an toàn điện, đáp ứng yêu cầu công nghệ và tính thẩm mỹ.

8. Nghiệm thu & bàn giao

Chạy thử nghiệm, nghiệm thu và bàn giao tủ điện cho khách hàng trước khi đưa vào sử dụng.

Lập trình tủ điện xử lý nước thải điều khiển tự động tại Thiên Phú Thịnh

Tại Thiên Phú Thịnh, chúng tôi luôn đặt chất lượng lên hàng đầu trong lĩnh vực xử lý nước thải, đặc biệt là hệ thống tủ điện điều khiển tự động. Mọi sản phẩm đều được sản xuất theo quy trình nghiêm ngặt, đảm bảo độ bền và an toàn tuyệt đối khi vận hành.

Cam kết chất lượng & quy trình sản xuất

• Ban lãnh đạo đề cao tiêu chí chất lượng, yêu cầu kiểm soát chặt chẽ từng công đoạn sản xuất.
• Đội ngũ kỹ thuật cơ – điện được đào tạo chuyên sâu về lập trình, đấu nối và gia công tủ điện.
• Xưởng sản xuất hiện đại với đầy đủ máy móc, thiết bị đo lường điện, kiểm tra điện trở cách điện nhằm đảm bảo tiêu chuẩn an toàn trước khi xuất xưởng.

Quy trình kiểm tra tủ điện trước khi bàn giao

Trước khi đưa sản phẩm đến tay khách hàng, tủ điện xử lý nước thải phải trải qua các bước kiểm tra nghiêm ngặt:

• Kiểm tra không điện – Đảm bảo không xảy ra hiện tượng ngắn mạch giữa các đầu dây dẫn.
• Kiểm tra kết nối – Xác minh độ chắc chắn của đầu bấm cos, ký hiệu dây dẫn rõ ràng.
• Kiểm tra cách điện – Sử dụng Mega Ôm Kế để đo cách điện giữa thiết bị và vỏ tủ.
• Kiểm tra cấp nguồn – Đánh giá khả năng bảo vệ mất pha, so lệch pha và ngược pha.
• Kiểm tra hệ thống an toàn – Kiểm tra hoạt động của nút dừng khẩn cấp trong mạch điều khiển.

Chính sách bảo hành & dịch vụ hậu mãi

• Giá thành tối ưu – Thiết kế theo yêu cầu để tiết kiệm chi phí nhưng vẫn đảm bảo chất lượng.
• Chứng nhận đầy đủ – Cung cấp CO, CQ cho thiết bị nhập khẩu.
• Bảo hành lên đến 12 tháng – Áp dụng cho tất cả thiết bị trong tủ điện.

Liên hệ ngay với Thiên Phú Thịnh để được tư vấn chi tiết về giải pháp tủ điện xử lý nước thải. Thiên Phú Thịnh luôn sẵn sàng đồng hành cùng quý khách hàng!
