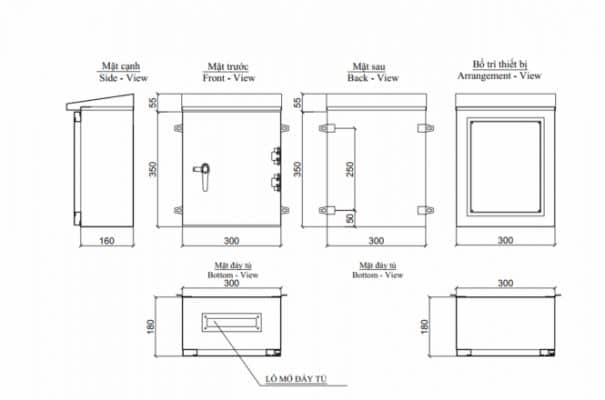

Bản vẽ tủ điện chi tiết layout thiết kế chuẩn

Bản vẽ tủ điện là tài liệu kỹ thuật thiết yếu, mô tả cấu trúc, nguyên lý vận hành và phương án đấu nối các thiết bị điện. Nhờ đó, kỹ sư dễ dàng lắp đặt, vận hành và bảo trì hệ thống hiệu quả, an toàn. Bài viết dưới đây sẽ giúp bạn hiểu rõ các thành phần chính của một bản vẽ tủ điện tiêu chuẩn.

Bản vẽ tủ điện là gì?

Bản vẽ tủ điện là tài liệu kỹ thuật mô tả chi tiết cách bố trí và đấu nối các thiết bị bên trong tủ. Đây là công cụ quan trọng hỗ trợ kỹ sư thiết kế, thi công và kiểm tra hệ thống điện chính xác. Bản vẽ thường được thực hiện bằng phần mềm chuyên dụng như AutoCAD Electrical để đảm bảo độ chính xác cao.

Bản vẽ tủ điện được ứng dụng trong thuyết trình dự án, bóc tách vật tư, kiểm tra thiết kế và thi công. Sự rõ ràng, chi tiết trong bản vẽ giúp tối ưu hiệu quả làm việc và hạn chế tối đa rủi ro trong quá trình thực hiện.

Thành phần bản vẽ thiết kế tủ điện công nghiệp

Bản vẽ tủ điện công nghiệp là tập hợp các bản vẽ kỹ thuật chi tiết, phục vụ cho việc thiết kế, lắp đặt và bảo trì hệ thống điện. Mỗi loại bản vẽ đảm nhận một vai trò cụ thể trong quá trình hoàn thiện hệ thống. Dưới đây là các thành phần chính trong bản vẽ thiết kế tủ điện:

1. Sơ Đồ Nguyên Lý Hệ Thống Điện (Single Line Diagram – SLD)

Bản vẽ này mô tả tổng thể cấu trúc hệ thống điện, thể hiện rõ tên thiết bị, mã sản phẩm và hãng sản xuất. Các thiết bị quan trọng như cầu dao, thiết bị đóng cắt, máy biến áp, thiết bị bảo vệ… được ký hiệu theo tiêu chuẩn và kết nối bằng các đường dây biểu tượng.

Chức năng:

• Cung cấp cái nhìn tổng thể về toàn bộ hệ thống điện trong tủ.
• Thể hiện trình tự cấp điện, phân phối và bảo vệ từng nhánh điện.
• Là cơ sở để kỹ sư xác định các thông số kỹ thuật và thiết kế chi tiết cho các mạch phụ.

Nội dung chính:

• Ký hiệu các thiết bị: cầu dao, máy cắt, tụ bù, máy biến áp, v.v.
• Mạch điện chính: các đường dây dẫn điện mô tả luồng điện.
• Thông số kỹ thuật: dòng điện định mức, điện áp, công suất từng thiết bị.

2. Sơ Đồ Đấu Nối (Wiring Diagram)

Bản vẽ này chi tiết hơn sơ đồ nguyên lý, thể hiện rõ cách đấu nối từng dây dẫn với từng thiết bị. Đây là tài liệu quan trọng nhất trong quá trình thi công thực tế.

Chức năng:

• Hướng dẫn chi tiết cách đấu nối, đầu nối và màu dây cho từng thiết bị.
• Hỗ trợ kỹ thuật viên trong quá trình lắp đặt, bảo trì, thay thế linh kiện.

Nội dung chính:

• Ký hiệu dây dẫn theo chuẩn: mã số dây, màu sắc, chủng loại.
• Chi tiết các điểm đấu nối: đầu vào, đầu ra và điểm trung gian.
• Chú thích rõ ràng từng đường dây, giúp dễ dàng kiểm tra và truy vết sự cố.

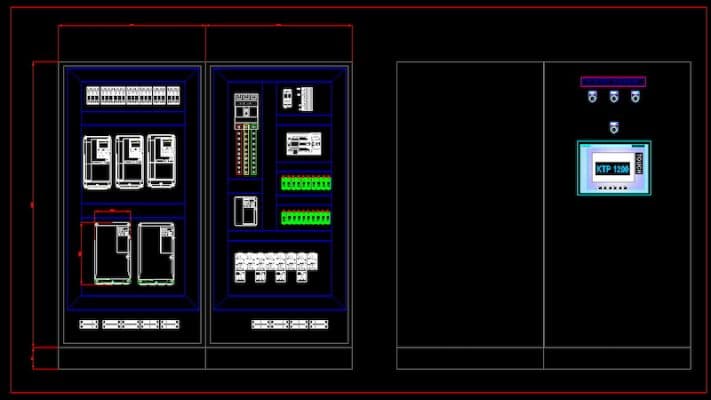

3. Bản Vẽ Bố Trí Thiết Bị (Layout Diagram)

Đây là bản vẽ thể hiện bố trí vật lý của các thiết bị trong tủ điện, giúp tối ưu hóa không gian, dễ lắp đặt và vận hành.

Chức năng:

• Bố trí vị trí từng thiết bị trong tủ điện.
• Đảm bảo khoảng cách an toàn, khả năng tản nhiệt và thuận tiện cho bảo trì.

Nội dung chính:

• Bố trí thiết bị như CB, MCCB, contactor, relay, biến dòng, đồng hồ đo lường.
• Kích thước thiết bị và vị trí lắp trên thanh ray hoặc giá đỡ.
• Hướng đi của lỗ thông dây, dây dẫn, cầu đấu…

4. Sơ Đồ Mạch Điều Khiển (Control Circuit Diagram)

Mô tả chi tiết các mạch điều khiển, bao gồm cảm biến, bộ hẹn giờ (timer), công tắc, rơle và đèn báo trong hệ thống điều khiển tự động hoặc bán tự động.

Chức năng:

• Mô tả sự phối hợp hoạt động giữa các thiết bị điều khiển.
• Phân tích logic vận hành, hỗ trợ lập trình và chỉnh sửa dễ dàng.

Nội dung chính:

• Các ký hiệu mạch điều khiển: relay trung gian, push button, timer, contactor.
• Trình tự điều khiển theo logic: start/stop, interlock, bảo vệ pha, quá tải.
• Dòng điện và tín hiệu trong mạch điều khiển.

5. Sơ Đồ Mặt Cắt Tủ (Sectional Drawing)

Đây là bản vẽ thể hiện lát cắt ngang hoặc dọc của tủ điện, giúp kỹ thuật viên hiểu rõ cấu trúc bên trong.

Chức năng:

• Hiển thị các tầng lắp đặt, thanh cái, vách ngăn và tấm chắn.
• Phục vụ cho công tác gia công vỏ tủ, đảm bảo độ chắc chắn và an toàn.

Nội dung chính:

• Kết cấu khung tủ: thanh chịu lực, thanh ray, tấm nền.
• Lớp cách điện và vật liệu sử dụng trong tủ điện.
• Bố trí không gian làm mát, tản nhiệt.

6. Danh Mục Thiết Bị (BOM – Bill of Materials)

Bảng liệt kê đầy đủ thiết bị và vật tư cần thiết để thi công hoàn chỉnh tủ điện.

Chức năng:

• Là cơ sở để chuẩn bị vật tư, báo giá và đối chiếu khi nghiệm thu.
• Giảm nguy cơ thiếu thiết bị khi lắp đặt.

Nội dung chính:

• Tên thiết bị, mã sản phẩm và hãng sản xuất.
• Số lượng từng thiết bị.
• Thông số cơ bản như dòng điện, điện áp và công suất.

7. Sơ Đồ Nối Đất (Grounding Diagram)

Bản vẽ này thể hiện hệ thống tiếp địa, giúp đảm bảo an toàn điện cho toàn bộ hệ thống.

Chức năng:

• Ngăn ngừa nguy cơ giật điện, đảm bảo hoạt động ổn định khi có rò rỉ dòng.
• Giữ điện thế vỏ thiết bị gần bằng không.

Nội dung chính:

• Vị trí điểm nối đất trên từng thiết bị.
• Lộ trình và tiết diện dây tiếp địa.
• Thanh cái nối đất chung (PE bar) trong tủ điện.

Một bộ bản vẽ chi tiết tủ điện công nghiệp tiêu chuẩn không thể thiếu các thành phần kể trên. Mỗi bản vẽ đều đóng vai trò then chốt trong quá trình thiết kế – thi công – vận hành – bảo trì. Việc nắm rõ cấu trúc và chức năng của từng loại bản vẽ sẽ giúp kỹ sư điện triển khai công việc nhanh chóng, chính xác và an toàn.

Xem thêm: Tủ điều khiển là gì? Các loại tủ điện điều khiển

Tác dụng bản vẽ cad tủ điện

Trong lĩnh vực kỹ thuật điện, bản vẽ CAD tủ điện đóng vai trò cực kỳ quan trọng, không chỉ phục vụ cho khâu thiết kế mà còn ảnh hưởng trực tiếp đến quá trình thi công, vận hành và bảo trì hệ thống điện. Dưới đây là những lợi ích nổi bật mà bản vẽ này mang lại:

1. Trình bày rõ ràng nguyên lý hoạt động hệ thống điện

Thông qua bản vẽ CAD, kỹ sư có thể minh họa chi tiết nguyên lý làm việc của hệ thống điện – từ sơ đồ mạch điều khiển đến vị trí các thiết bị – giúp nhà đầu tư và đơn vị thi công hiểu được cách thức vận hành tổng thể. Đây là công cụ quan trọng để truyền đạt ý tưởng thiết kế một cách trực quan, dễ hiểu và thuyết phục hơn.

2. Hỗ trợ thi công và lắp đặt chính xác, nhanh chóng

Bản vẽ CAD giống như một “bản đồ hướng dẫn” trong quá trình thi công lắp đặt, giúp các kỹ thuật viên thực hiện công việc theo đúng trình tự và tiêu chuẩn kỹ thuật. Việc có bản thiết kế rõ ràng ngay từ đầu sẽ giúp kiểm soát tốt tiến độ, hạn chế sai sót và đảm bảo chất lượng toàn công trình.

3. Dễ dàng kiểm tra, bảo trì và sửa chữa

Khi xảy ra sự cố, bản vẽ CAD sẽ hỗ trợ kỹ thuật viên xác định nhanh vị trí thiết bị, từ đó đánh giá tình trạng hỏng hóc và đưa ra hướng xử lý kịp thời. Điều này giúp tiết kiệm thời gian và giảm thiểu rủi ro trong quá trình bảo trì hệ thống điện.

Chính vì vậy, bản vẽ CAD tủ điện cần được thiết kế chính xác đến từng chi tiết để đảm bảo thi công, lắp đặt và bảo trì diễn ra thuận lợi, hiệu quả. Ngoài ra, bản vẽ còn hỗ trợ giám sát, phát hiện sự cố và bóc tách vật liệu. Do đó, kỹ sư điện cần thành thạo kỹ năng thiết kế nhanh, chuẩn để đảm bảo chất lượng công trình.

Quy trình thiết kế bản vẽ tủ điện công nghiệp

Việc thiết kế bản vẽ tủ điện công nghiệp là một quy trình kỹ thuật chặt chẽ, đảm bảo hệ thống điện được lắp đặt an toàn, hiệu quả và đáp ứng đầy đủ yêu cầu kỹ thuật. Dưới đây là các bước cơ bản trong quy trình này:

1. Thu thập yêu cầu và phân tích dự án

• Tiếp nhận thông tin: Thu thập các thông số kỹ thuật, thiết bị cần dùng, điều kiện môi trường và yêu cầu vận hành từ khách hàng.
• Phân tích và xác định phạm vi: Làm rõ mục tiêu, xác định công suất, tiêu chuẩn kỹ thuật và các thành phần chính của hệ thống điện như máy biến áp, thiết bị đóng cắt, điều khiển…

2. Thiết kế sơ bộ bản vẽ layout tủ điện

• Lập sơ đồ nguyên lý (SLD): Minh họa cấu trúc tổng thể hệ thống điện và mối liên kết giữa các thiết bị.
• Bố trí thiết bị trong tủ: Thiết kế cách sắp xếp cầu dao, máy cắt, rơle… sao cho khoa học và dễ thao tác.
• Lập danh mục thiết bị: Liệt kê đầy đủ các thiết bị và thông số kỹ thuật, phục vụ cho việc đặt hàng và thi công.

3. Thiết kế chi tiết

• Sơ đồ đấu nối: Cung cấp chi tiết về cách đi dây, loại dây và mã màu để đảm bảo kết nối chính xác giữa các thiết bị.
• Sơ đồ điều khiển: Thiết kế mạch điều khiển bao gồm công tắc, rơle, đèn báo và PLC (nếu có).
• Mặt cắt tủ điện: Thể hiện cấu trúc không gian bên trong tủ để hỗ trợ lắp đặt và kiểm tra.

4. Kiểm tra và phê duyệt

• Rà soát nội bộ: Đảm bảo tính chính xác, đầy đủ về kỹ thuật và bố cục bản vẽ.
• Gửi phê duyệt: Trình bản vẽ cho khách hàng hoặc kỹ sư phụ trách dự án xem xét và góp ý.

5. Cập nhật và hoàn thiện

• Chỉnh sửa theo phản hồi: Cập nhật bản vẽ theo các ý kiến đóng góp.
• Hoàn tất bản vẽ: Bổ sung các chú thích, thông tin kỹ thuật và chỉ dẫn lắp đặt.
• Lưu trữ chuyên nghiệp: Quản lý bản vẽ trên phần mềm hoặc hệ thống tài liệu để tiện tra cứu và theo dõi.

6. Triển khai lắp đặt

• Giao bản vẽ cho đội thi công: Đảm bảo đội ngũ lắp đặt có tài liệu hướng dẫn rõ ràng.
• Giám sát thi công: Đảm bảo công trình thi công đúng theo thiết kế đã phê duyệt.

7. Đánh giá sau lắp đặt và bảo trì

• Kiểm tra hiệu suất: Đánh giá hoạt động thực tế của hệ thống để xác nhận tính hiệu quả.
• Cập nhật tài liệu: Điều chỉnh bản vẽ nếu có thay đổi trong hệ thống nhằm phục vụ bảo trì, sửa chữa sau này.

Quy trình trên không chỉ đảm bảo chất lượng bản vẽ mà còn góp phần vào thành công của toàn bộ hệ thống tủ điện công nghiệp trong thực tế sử dụng.
