Tủ điều khiển động cơ: Phân loại và ứng dụng

Tủ điều khiển động cơ là gì?

Tủ điện điều khiển động cơ là thiết bị điện công nghiệp chuyên dùng để khởi động, điều khiển tốc độ hoặc thay đổi chiều quay của động cơ điện. Đặc biệt, với các động cơ điện ba pha trong công nghiệp, tủ điều khiển thường được thiết kế để điều khiển các tải lớn như máy bơm, quạt công nghiệp, máy nghiền hay hệ thống dây chuyền tự động. Nhiều tủ điều khiển động cơ (MCC – Motor Control Center) hiện nay có khả năng tích hợp điều khiển và bảo vệ đồng thời nhiều motor, với công suất từ vài kW đến vài trăm kW. Thiết kế gồm các ngăn riêng biệt trên một tủ lớn cho phép giám sát và vận hành dễ dàng.

Tủ điều khiển động cơ thường bố trí các thiết bị như công tắc chính (MCCB/MCB), contactor, rơ le nhiệt và đồng hồ ampe kế/đồng hồ điện áp trên mặt tủ để giám sát và điều khiển hoạt động của động cơ. Các ngăn tủ có thể được thiết kế riêng biệt cho từng motor hoặc chia theo chức năng, tạo thuận lợi cho việc vận hành và bảo trì. Các tủ hiện đại có thể tích hợp bộ điều khiển trung tâm (PLC) để lập trình tự động hóa và màn hình HMI giám sát từ xa.

Tủ một động cơ và Trung tâm điều khiển (MCC)

Tủ một động cơ:

Chỉ điều khiển một motor duy nhất. Tủ này thường thiết kế đơn giản với một ngăn duy nhất, bao gồm MCCB/MCB tổng, contactor, rơ le quá tải (thermal relay) và có thể có thêm khởi động mềm hoặc biến tần tùy yêu cầu. Giải pháp này có chi phí thấp, phù hợp cho tải nhẹ hoặc khi chỉ cần khởi động và bảo vệ riêng lẻ một động cơ.

Tủ điều khiển trung tâm (MCC):

Tổng hợp nhiều ngăn điều khiển trong một hệ thống duy nhất. Tủ MCC có thanh cái phân phối điện ba pha chung nối đến từng ngăn, mỗi ngăn điều khiển riêng một tải/động cơ. Thiết kế tủ MCC giúp dễ dàng thay thế, nâng cấp từng ngăn chức năng và tiết kiệm không gian lắp đặt tổng thể. Việc lắp đặt tủ MCC giúp tối ưu hiệu suất và giảm chi phí cho các ứng dụng có nhiều động cơ.

Các phương pháp khởi động động cơ phổ biến

Khởi động trực tiếp (DOL):

Đóng điện trực tiếp cho động cơ, phương pháp đơn giản và kinh tế, thường dùng cho tải nhẹ hoặc động cơ có mô men quán tính nhỏ. Ưu điểm là khởi động nhanh, mạch điều khiển đơn giản; nhược điểm là dòng khởi động cao, gây sụt áp lưới đáng kể nếu khởi động tải lớn.

Khởi động sao – tam giác:

Động cơ khởi động ở chế độ đấu sao để giảm áp trước, sau đó chuyển sang đấu tam giác để chạy công suất đầy tải. Phương án này giúp dòng khởi động chỉ bằng khoảng 1/3 so với DOL, phù hợp cho động cơ công suất vừa và lớn nhằm giảm thiểu sụt áp lưới. Tuy nhiên, phương pháp này không cho phép điều chỉnh tốc độ động cơ.

Khởi động mềm (Softstarter):

Sử dụng bộ khởi động mềm để tăng từ từ điện áp cấp cho động cơ. Phương pháp này hạn chế được dòng khởi động và giảm va đập cơ học, tiếng ồn khi khởi động động cơ lớn. Ngoài ra, khởi động mềm có thể lập trình thời gian khởi động phù hợp, giúp tiết kiệm điện năng và kéo dài tuổi thọ của động cơ khi phải khởi động nhiều lần.

Sử dụng biến tần (Inverter):

Là phương pháp tối ưu nhất để điều khiển động cơ, cho phép thay đổi tần số và điện áp cấp cho động cơ để điều chỉnh tốc độ linh hoạt. Sử dụng biến tần không chỉ giảm dòng khởi động mà còn giúp tiết kiệm điện năng tối đa và tăng tuổi thọ động cơ nhờ khả năng điều khiển mềm và bảo vệ quá tải. Biến tần rất phù hợp khi cần điều chỉnh tốc độ hoặc tự động hóa cao, dù chi phí ban đầu cao hơn.

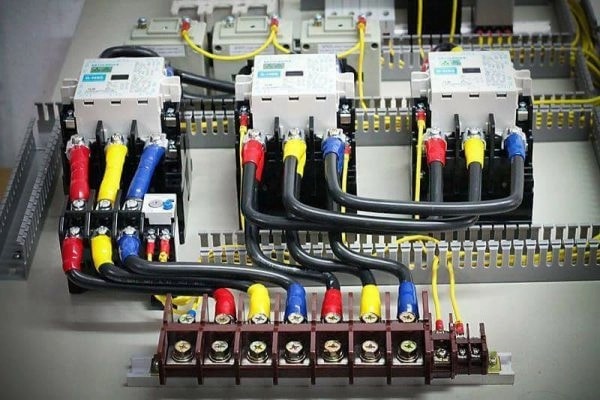

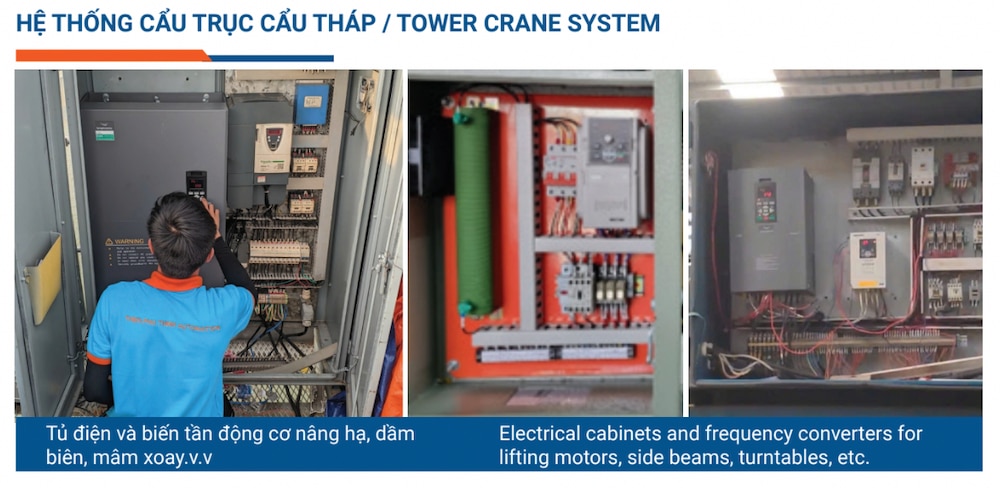

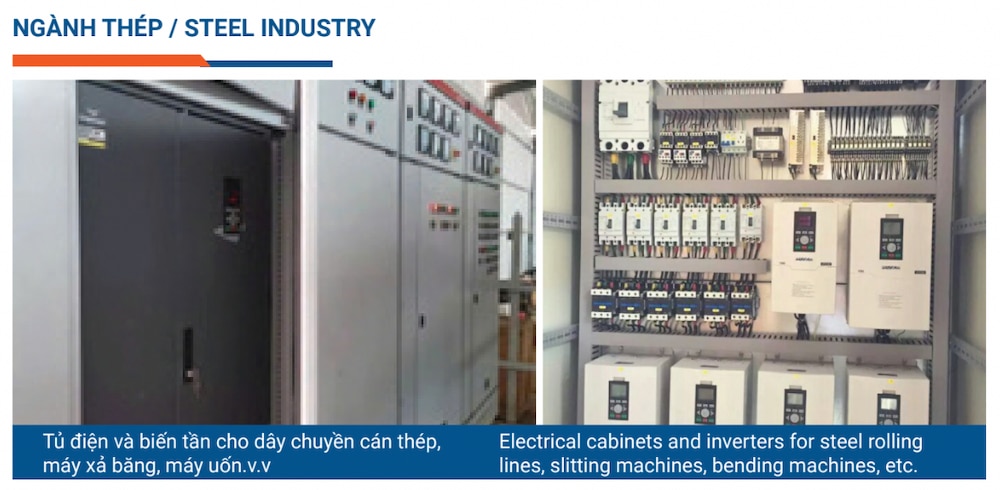

Bên trong tủ điện điều khiển, hệ thống dây dẫn và khối đấu nối được bố trí gọn gàng. Các khối đấu dây màu sắc rõ ràng giúp phân biệt pha và kết nối với các thiết bị như contactor, rơ le bảo vệ, biến tần hay khởi động mềm. Mỗi ngăn của tủ thường chứa các thành phần cơ bản: MCCB/MCB tổng, contactor, rơ le nhiệt, bộ khởi động (sao–tam giác hoặc khởi động mềm) hoặc biến tần và bộ điều khiển trung tâm PLC. Các thiết bị này đảm bảo tủ có thể đóng ngắt nguồn và giám sát các thông số điện, đồng thời thực hiện các chức năng bảo vệ quá tải, mất pha, ngắn mạch.

Bảng so sánh các phương pháp khởi động động cơ phổ biến

Phương pháp	Nguyên lý hoạt động	Ưu điểm	Nhược điểm	Ứng dụng phù hợp
Khởi động trực tiếp (DOL)	Cấp điện áp định mức trực tiếp cho động cơ.	– Đơn giản, chi phí thấp – Khởi động nhanh	– Dòng khởi động cao – Gây sụt áp lớn nếu tải nặng	Tải nhỏ, mô men thấp, hệ thống đơn giản
Sao – tam giác	Khởi động ở chế độ sao, sau đó chuyển sang tam giác khi đủ tốc độ.	– Giảm dòng khởi động còn ~1/3 – Giảm sụt áp đáng kể	– Không điều chỉnh tốc độ – Mạch điều khiển phức tạp hơn DOL	Động cơ trung bình/lớn, không cần điều chỉnh tốc độ
Khởi động mềm (Softstarter)	Tăng dần điện áp cấp cho động cơ bằng thiết bị bán dẫn (thyristor).	– Giảm dòng khởi động – Giảm sốc cơ khí & tiếng ồn – Lập trình được	– Không điều chỉnh tốc độ sau khi chạy – Chi phí cao hơn DOL/sao–tam giác	Máy bơm, quạt, tải lớn cần khởi động êm
Biến tần (Inverter)	Thay đổi tần số & điện áp cấp cho động cơ để điều khiển tốc độ.	– Điều chỉnh tốc độ linh hoạt – Giảm dòng khởi động – Tiết kiệm điện	– Chi phí cao – Yêu cầu kỹ thuật & cấu hình phức tạp	Hệ thống cần thay đổi tốc độ, tự động hóa cao



Vận hành, bảo dưỡng và lựa chọn thiết bị

Khi vận hành tủ điều khiển động cơ, cần tuân thủ các nguyên tắc an toàn: luôn ngắt nguồn điện trước khi kiểm tra hoặc sửa chữa tủ, đảm bảo dây dẫn chắc chắn và sử dụng dụng cụ cách điện phù hợp. Đồng thời, nên mua thiết bị và linh kiện từ các hãng uy tín để đảm bảo chất lượng. Trước khi đóng điện, cần kiểm tra kỹ dây dẫn, thực hiện khởi động thử không tải và đảm bảo các thông số định mức của tủ tương thích với nguồn cung cấp và công suất động cơ.

Việc lựa chọn loại tủ và phương án điều khiển phù hợp cần cân nhắc đến công suất động cơ, tần suất khởi động và yêu cầu ứng dụng. Nếu chỉ cần khởi động/dừng cơ bản, có thể dùng DOL hoặc sao – tam giác để giảm chi phí ban đầu; nếu động cơ lớn hoặc cần hạn chế dòng khởi động, khởi động mềm là lựa chọn thích hợp; khi cần điều chỉnh tốc độ và tự động hóa cao, biến tần là phương án tối ưu dù chi phí cao hơn. Bên cạnh đó, việc kết hợp linh hoạt các phương pháp (ví dụ dùng sao – tam giác cho bơm công suất lớn và biến tần cho dây chuyền tự động) giúp tối ưu vật tư và tiết kiệm chi phí vận hành.

Dịch vụ tư vấn – lắp đặt tủ điều khiển động cơ tại Thiên Phú Thịnh (TPTA)

Thiên Phú Thịnh (TPTA) cung cấp giải pháp tư vấn thiết kế và lắp đặt tủ điện điều khiển động cơ trọn gói theo yêu cầu. Chúng tôi cam kết sử dụng thiết bị điện chính hãng, bảo hành lên đến 12 tháng và tối ưu hóa vật tư, chi phí cho công trình. Với đội ngũ kỹ sư kinh nghiệm và quy trình lắp đặt chuyên nghiệp, Thiên Phú Thịnh đảm bảo tủ điện được thi công đúng kỹ thuật, vận hành ổn định và an toàn tuyệt đối.

Kinh nghiệm chuyên sâu trong tự động hóa

TPTA có hơn 10 năm thực hiện các dự án tủ điện PLC, điều khiển động cơ, hệ thống băng tải, máy nén, hệ thống công nghiệp tự động.

Tổng đại lý chính hãng tại Việt Nam

Phân phối các thiết bị SIMPHOENIX, HAIWELL và XINJE – hai thương hiệu quốc tế qua ủy quyền chính thức, đảm bảo nguồn gốc CO/CQ rõ ràng.

Thiết bị chính hãng, bảo hành 12 tháng

Cam kết sử dụng linh kiện và vật tư từ các hãng uy tín (Siemens, Mitsubishi, HAIWELL, XINJE…), bảo hành đầy đủ tối thiểu 12 tháng.

Giải pháp tối ưu chi phí – vật tư

Luôn tư vấn cấu hình phù hợp tùy nhu cầu, giúp tiết kiệm đầu tư ban đầu và chi phí vận hành..

Dịch vụ hậu mãi – bảo trì định kỳ

Hỗ trợ kỹ thuật liên tục sau khi bàn giao, có chính sách bảo trì, vận hành định kỳ, hỗ trợ từ xa khi cần thiết.

Hãy liên hệ để được tư vấn và báo giá tốt nhất cho hệ thống điều khiển động cơ của bạn.
