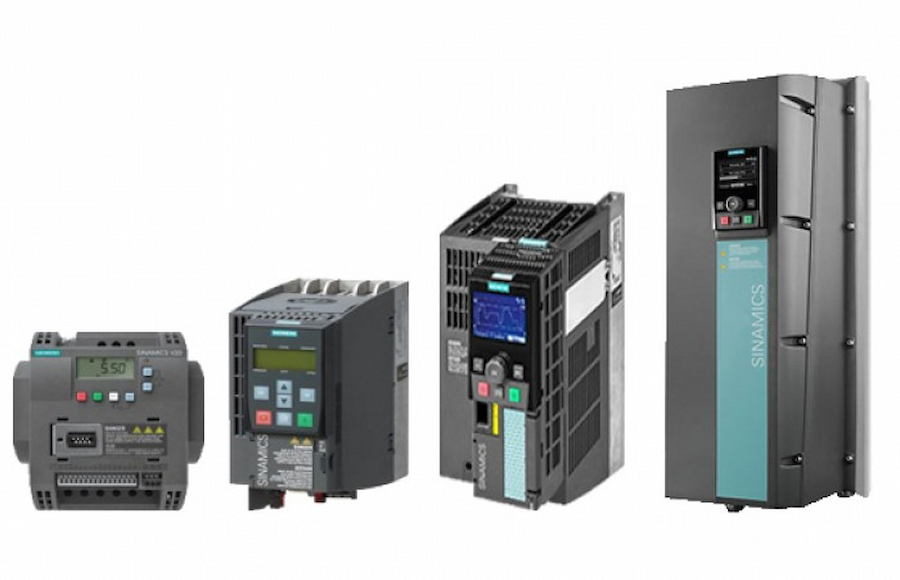

Biến tần CNC ứng dụng cho máy CNC chế biến gỗ

❖ Biến tần CNC là gì?

Biến tần là thiết bị điện tử công suất dùng để thay đổi tần số và điện áp cấp cho động cơ xoay chiều, qua đó điều chỉnh tốc độ quay. Biến tần CNC thường được dùng để chỉ biến tần điều khiển động cơ trục chính (spindle) trong máy CNC, đặc biệt là máy khắc gỗ, máy router và một số máy phay. Cần lưu ý rằng đây là cách gọi theo ứng dụng, không phải một tiêu chuẩn kỹ thuật.

❖ Vai trò của biến tần trong hệ thống máy CNC

Một hệ thống CNC thường gồm bộ điều khiển (controller), động cơ và driver cho các trục chuyển động, động cơ trục chính và biến tần. Trong đó, biến tần đảm nhiệm các việc sau:

• Cấp điện cho động cơ trục chính với tần số và điện áp phù hợp.
• Thay đổi tốc độ trục chính theo lệnh từ bộ điều khiển hoặc người vận hành.
• Tăng tốc và giảm tốc êm, hạn chế sốc cơ khí.
• Bảo vệ động cơ khỏi quá dòng, quá áp, thiếu áp, quá nhiệt và ngắn mạch.

❖ Nguyên lý hoạt động của biến tần điều khiển trục chính

Từ nguồn lưới đến tần số ngõ ra

Biến tần chuyển điện xoay chiều đầu vào thành điện một chiều, sau đó tạo lại điện xoay chiều ba pha có tần số và điện áp điều chỉnh được. Với động cơ không đồng bộ, tốc độ đồng bộ phụ thuộc vào tần số và số cực theo công thức n = 120 × f / p (n là vòng/phút, f là tần số Hz, p là số cực). Ví dụ, động cơ 2 cực chạy ở 400 Hz có tốc độ đồng bộ 24.000 vòng/phút. Đây là phép tính minh họa, tốc độ thực tế còn phụ thuộc thông số của từng động cơ.

Các kiểu điều khiển thường gặp

• Điều khiển V/F: giữ tỷ lệ điện áp trên tần số, đơn giản và phổ biến với tải nhẹ.
• Vector không cảm biến (sensorless vector): cải thiện mô-men ở tốc độ thấp và đáp ứng tải tốt hơn V/F.

Biến tần Simphoenix E500 hỗ trợ cả hai kiểu điều khiển, cùng thông số mô-men khởi động 150% tại 0,5 Hz.

Cách bộ điều khiển CNC ra lệnh cho biến tần

Bộ điều khiển CNC thường gửi lệnh chạy và tốc độ cho biến tần qua tín hiệu analog (ví dụ 0–10 V) kết hợp tín hiệu số, hoặc qua giao tiếp RS485. Việc chọn phương thức nào phụ thuộc vào cổng ra của bộ điều khiển và cổng vào của biến tần, nên cần kiểm tra trước khi mua.

❖ Ứng dụng của biến tần cho máy CNC

Máy khắc, máy router CNC

Đây là ứng dụng phổ biến nhất, đặc biệt trong gia công gỗ, mica, nhựa và vật liệu mềm. Trục chính tốc độ cao thường dùng biến tần có dải tần số ngõ ra rộng. Máy khắc CNC có các củ đục thường gặp có công suất 1,5 kW, 2,2 kW và 3,2 kW. Đây là thông tin tham khảo, công suất cần chọn thực tế còn phụ thuộc vật liệu, dao cắt và chế độ gia công.

Máy phay CNC

Máy phay CNC kim loại có thể dùng biến tần cho trục chính trong một số cấu hình. Tuy nhiên, nhiều máy phay công nghiệp dùng bộ điều khiển trục chính riêng của hãng sản xuất máy. Nếu dùng biến tần, cần đối chiếu mô-men yêu cầu, tốc độ và cơ chế phanh với tài liệu của máy.

Máy tiện CNC

Trục chính của máy tiện CNC thường cần điều khiển mô-men và tốc độ chặt chẽ hơn, đặc biệt khi cắt ren hoặc dừng định vị. Ứng dụng này thường đòi hỏi hệ truyền động chuyên dụng. Vì vậy cần tham khảo kỹ thuật viên của hãng máy trước khi thay thế bằng biến tần đa dụng.

Các hệ thống gia công khác

Một số hệ thống như máy cắt, máy khoan, máy mài hoặc hệ thống hút bụi đi kèm cũng dùng biến tần cho động cơ phụ. Mỗi ứng dụng cần được đánh giá riêng.

❖ Lợi ích và giới hạn của việc dùng biến tần cho máy CNC

Lợi ích

• Điều chỉnh tốc độ trục chính linh hoạt theo vật liệu và dao cắt.
• Khởi động và dừng êm, giảm sốc cho trục chính và bộ kẹp dao.
• Có chức năng bảo vệ động cơ và cảnh báo lỗi.
• Có thể kết nối với bộ điều khiển qua tín hiệu analog hoặc RS485.

Giới hạn

• Biến tần điều khiển tốc độ động cơ trục chính, không định vị chính xác các trục chuyển động X, Y, Z.
• Tần số ngõ ra tối đa, mô-men ở tốc độ thấp và khả năng giảm tốc nhanh khác nhau giữa các dòng, nên không phải mọi biến tần đều phù hợp với trục chính tốc độ cao.
• Dây dài, nhiễu điện từ hoặc nối đất kém có thể ảnh hưởng đến hoạt động của hệ thống.

❖ Phân biệt biến tần, servo drive và bộ điều khiển CNC

Ba thiết bị này thường bị nhầm lẫn khi nói về hệ thống CNC:

Biến tần thông thường và biến tần cho trục chính CNC khác nhau ở điểm nào? Về nguyên lý, cả hai đều biến đổi tần số. Khác biệt nằm ở thông số: dải tần số ngõ ra, thời gian tăng giảm tốc, mô-men ở tốc độ thấp và khả năng đáp ứng tín hiệu từ bộ điều khiển. Một số biến tần phổ thông có thể dùng cho trục chính nếu thông số phù hợp, nhưng cần kiểm tra theo tài liệu của hãng.

❖ Tiêu chí lựa chọn biến tần cho máy CNC

Chọn công suất và dòng điện

Nguyên tắc cơ bản là bắt đầu từ thông số trên nhãn động cơ trục chính, gồm công suất, điện áp, dòng điện và tần số. Sau đó chọn biến tần có dòng ngõ ra không thấp hơn dòng của động cơ. Nếu tải thay đổi nhiều hoặc làm việc liên tục, nên tham khảo tài liệu của hãng về hệ số dự phòng.

Chọn điện áp và nguồn cấp

Có hai tình huống thường gặp: trục chính 3 pha 380 V dùng với biến tần ngõ vào và ngõ ra 3 pha 380 V, và trục chính 3 pha 220 V dùng với biến tần cấp 1 pha ra 3 pha 220 V. Lỗi hay gặp là chọn sai điện áp ngõ ra so với trục chính.

Chọn theo tần số và dải tốc độ

Trục chính tốc độ cao có tần số định mức lớn, nên biến tần phải cho phép đạt tần số này. Nếu chỉ chạy tốc độ trung bình, yêu cầu về tần số ngõ ra thấp hơn. Cần kiểm tra thông số này trong catalog hoặc hướng dẫn sử dụng của model cụ thể.

Chọn theo phương thức điều khiển và giao tiếp

Kiểm tra bộ điều khiển CNC đang xuất tín hiệu gì để chọn biến tần có đầu vào phù hợp, và xem biến tần có hỗ trợ RS485 nếu cần kết nối với PLC hoặc hệ thống khác.

❖ Sản phẩm biến tần trên website có thể tham khảo cho máy CNC

Sản phẩm Simphoenix E500 là dòng biến tần tiêu biểu ứng dụng cho máy CNC và chế biến gỗ với tần số ngõ ra 0–1000 Hz.

Giá được ghi theo thông tin hiển thị trên website tại thời điểm kiểm tra và có thể thay đổi. E500-4T0022B bảo hành 24 tháng và giá chưa bao gồm VAT, với các model khác cần xác nhận điều kiện này khi đặt hàng.

❖ Lỗi thường gặp khi chọn biến tần cho máy CNC

Lỗi trong khâu lựa chọn

• Chọn theo công suất mà bỏ qua điện áp và dòng định mức của trục chính.
• Không kiểm tra tần số tối đa mà biến tần đạt được so với yêu cầu của trục chính.
• Chọn biến tần có kiểu điều khiển không phù hợp với tải.
• Không kiểm tra tín hiệu điều khiển giữa bộ điều khiển CNC và biến tần.
• Chỉ so sánh theo giá mà bỏ qua thông số kỹ thuật.

Lưu ý khi lắp đặt

• Lắp biến tần ở nơi thoáng, tránh bụi gỗ, bụi kim loại và hơi dầu, vì bụi tích tụ làm giảm khả năng tản nhiệt.
• Dùng dây ngõ ra đúng tiết diện, ưu tiên dây có bọc chống nhiễu và nối đất đúng cách.
• Tách đường dây tín hiệu điều khiển khỏi dây động lực để hạn chế nhiễu.
• Với trục chính cách biến tần xa, tham khảo hãng về cuộn kháng ngõ ra.

Lưu ý khi cài đặt và vận hành

• Nhập đúng thông số nhãn động cơ: công suất, dòng, điện áp, tần số, tốc độ.
• Đặt thời gian tăng và giảm tốc hợp lý, tránh quá ngắn gây báo lỗi quá dòng hoặc quá áp.
• Nếu cần giảm tốc nhanh, kiểm tra khả năng dùng điện trở hãm. Trang E500 nêu có tích hợp braking unit, nhưng vẫn cần chọn điện trở theo hướng dẫn hãng.
• Với trục chính làm mát bằng nước, đảm bảo nước tuần hoàn trước khi chạy tải.
• Chỉ thay đổi thông số khi nắm rõ ý nghĩa và ghi lại cấu hình ban đầu.

❖ Các yếu tố ảnh hưởng đến giá biến tần CNC

Giá biến tần CNC không cố định mà phụ thuộc vào nhiều yếu tố:

• Công suất và dòng định mức.
• Thương hiệu và dòng sản phẩm.
• Kiểu điều khiển (V/F hay vector) và các chức năng đi kèm.
• Loại nguồn cấp (1 pha hay 3 pha) và điện áp ngõ ra.
• Giao tiếp, bàn phím rời và phụ kiện như điện trở hãm hoặc bộ lọc.
• Điều kiện bảo hành, chứng từ và tình trạng hàng.
• Thuế VAT và số lượng đặt hàng.

Ví dụ, với dòng Simphoenix E500, mức giá niêm yết trên website khác nhau theo công suất và loại nguồn cấp. Ngoài giá thiết bị, bạn nên tính thêm chi phí phụ kiện, tủ điện và công lắp đặt nếu có.

❖ Câu hỏi thường gặp

Biến tần CNC là gì?

Là cách gọi biến tần dùng để điều khiển tốc độ động cơ trục chính của máy CNC. Đây không phải một chuẩn kỹ thuật riêng, nên cần đối chiếu thông số với trục chính thực tế.

Biến tần cho máy CNC có điều khiển được các trục X, Y, Z không?

Thông thường không. Các trục chuyển động dùng động cơ bước hoặc servo kèm driver riêng. Biến tần chủ yếu điều khiển trục chính.

Dùng biến tần có thay được servo drive không?

Không. Servo drive điều khiển vị trí và mô-men với phản hồi encoder. Biến tần điều khiển tốc độ động cơ xoay chiều. Hai thiết bị có chức năng khác nhau.

Nên chọn biến tần 220 V hay 380 V?

Phụ thuộc điện áp định mức của trục chính và nguồn điện tại xưởng. Biến tần phải có điện áp ngõ ra khớp với trục chính.

Làm sao biết biến tần có tương thích với trục chính của tôi?

Đối chiếu công suất, điện áp, dòng, tần số tối đa và giao tiếp giữa biến tần với trục chính và bộ điều khiển. Nếu chưa chắc chắn, nên gửi nhãn thông số của trục chính cho đơn vị tư vấn để kiểm tra.

Giá biến tần CNC là bao nhiêu?

Giá thay đổi theo công suất, thương hiệu và cấu hình. Các mức giá đã công bố trên website được nêu trong bảng sản phẩm ở trên, còn các model chưa có giá cần liên hệ để được báo.

❖ Kết luận

Lựa chọn biến tần CNC nên bắt đầu từ chính chiếc máy: loại trục chính, công suất, điện áp, tần số làm việc, tín hiệu từ bộ điều khiển và điều kiện xưởng. Khi các thông số này khớp nhau, hệ thống mới vận hành ổn định. Nếu bạn chưa chắc về thông số, hãy chuẩn bị nhãn động cơ và thông tin bộ điều khiển trước khi tư vấn.
