Trong ngành điện công nghiệp, “cục biến tần” là cách gọi dân dã, quen thuộc mà kỹ thuật viên và người dùng thường dùng để chỉ thiết bị biến tần (Variable Frequency Drive – VFD). Bài viết dưới đây phân tích chi tiết nguồn gốc tên gọi, nguyên lý hoạt động, tác dụng, ứng dụng thực tế, cách phân loại, thông số kỹ thuật cần nắm, tiêu chí lựa chọn cùng bảng so sánh — dựa trên kiến thức kỹ thuật chuyên ngành điện công nghiệp.

Mục lục

Tại Sao Gọi Là “Cục Biến Tần”?

Về mặt kỹ thuật, biến tần là thiết bị điện tử công suất dùng để thay đổi tần số và điện áp nguồn cấp, từ đó điều khiển tốc độ động cơ điện xoay chiều (AC motor). Tuy nhiên trong thực tế lắp đặt và sửa chữa, người dùng thường gọi thiết bị này là “cục biến tần” vì hai lý do chính:

Hình dáng vật lý:

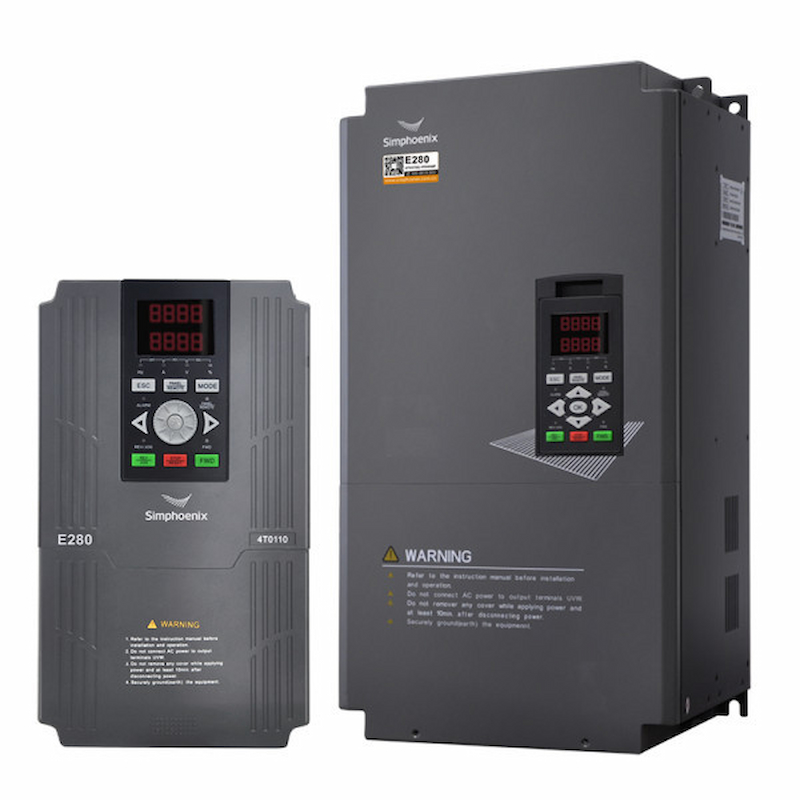

Biến tần thường được đóng gói trong một khối (hộp) kim loại hoặc nhựa cứng, hình chữ nhật gọn, gắn trong tủ điện — nhìn giống một “cục” thiết bị độc lập, khác với các linh kiện rời như tụ điện, rơ-le.

Thói quen gọi tên theo hình khối:

Tương tự cách gọi “cục sạc”, “cục pin”, “cục phát wifi” — “cục biến tần” là cách gọi ngắn gọn, dễ nhớ, phổ biến trong giao tiếp kỹ thuật hàng ngày tại công trường, nhà máy, hơn là thuật ngữ “bộ biến tần” hay “thiết bị biến tần” mang tính học thuật.

Dù tên gọi dân dã, bản chất kỹ thuật của cục biến tần vẫn là bộ chuyển đổi tần số — điều khiển động cơ chính xác, tiết kiệm năng lượng, thường thấy dưới hai dạng phổ biến nhất trên thị trường: cục biến tần 220V (dùng điện 1 pha dân dụng) và cục biến tần 3 pha (dùng cho hệ thống điện công nghiệp).

2. Nguyên Lý Hoạt Động Cơ Bản Của Biến Tần

Biến tần hoạt động theo 3 giai đoạn chính:

Chỉnh lưu (Rectifier): Chuyển điện xoay chiều (AC) đầu vào thành điện một chiều (DC).
Lọc (DC Bus/Filter): Làm phẳng điện áp DC qua tụ điện, ổn định nguồn trung gian.
Nghịch lưu (Inverter/IGBT): Chuyển ngược DC thành AC với tần số và điện áp có thể điều chỉnh linh hoạt (thường theo kỹ thuật điều chế độ rộng xung PWM), từ đó thay đổi tốc độ quay của động cơ.

Nhờ nguyên lý này, cục biến tần cho phép điều khiển tốc độ động cơ mượt mà thay vì chạy cố định theo tần số lưới điện (50Hz).

3. Tác Dụng Của Cục Biến Tần

Tác dụng	Mô tả kỹ thuật	Lợi ích thực tế
Điều chỉnh tốc độ động cơ	Thay đổi tần số cấp cho motor (thường 0–50/60Hz, một số dòng lên đến 400Hz)	Linh hoạt vận hành theo nhu cầu tải
Khởi động mềm (Soft Start)	Tăng tốc động cơ theo đường dốc (ramp time) thay vì khởi động trực tiếp	Giảm dòng khởi động, giảm sốc cơ khí
Tiết kiệm điện năng	Điều chỉnh tần số phù hợp tải thực tế, tránh chạy non tải lãng phí	Giảm 20–40% điện năng tiêu thụ tùy ứng dụng (bơm, quạt)
Bảo vệ động cơ	Tích hợp bảo vệ quá dòng, quá áp, quá nhiệt, mất pha	Tăng tuổi thọ động cơ, giảm sự cố
Điều khiển PID, đa cấp tốc độ	Hỗ trợ điều khiển vòng kín theo áp suất, lưu lượng, nhiệt độ	Tự động hóa quy trình sản xuất

4. Ứng Dụng Thường Gặp Của Cục Biến Tần

Hệ thống bơm nước, bơm tăng áp: Điều chỉnh lưu lượng theo nhu cầu sử dụng thực tế, tiết kiệm điện đáng kể so với chạy bơm liên tục ở tốc độ cố định.
Quạt công nghiệp, hệ thống thông gió, HVAC: Điều chỉnh lưu lượng gió theo tải nhiệt, giảm tiếng ồn và hao phí năng lượng.
Băng tải, dây chuyền sản xuất: Đồng bộ tốc độ nhiều động cơ, kiểm soát nhịp sản xuất.
Máy nén khí, máy ép: Ổn định áp suất, giảm sốc cơ khí khi khởi động/dừng.
Thang máy, cầu trục, palang: Cần khởi động/dừng êm, kiểm soát mô-men chính xác.
Máy công cụ, CNC, máy dệt: Yêu cầu điều tốc chính xác, đáp ứng nhanh theo chương trình gia công.

5. Phân Loại Cục Biến Tần

5.1. Theo điện áp và số pha nguồn cấp

Loại	Điện áp đầu vào	Đặc điểm	Ứng dụng phổ biến
Cục biến tần 220V	1 pha 220V hoặc 3 pha 220V	Phù hợp hộ gia đình, xưởng nhỏ, công suất thấp đến trung bình	Bơm nước gia đình, máy bơm dân dụng, xưởng cơ khí nhỏ
Cục biến tần 3 pha	3 pha 380V (phổ biến công nghiệp)	Công suất lớn, chịu tải nặng, độ ổn định cao	Nhà máy, dây chuyền sản xuất, động cơ công suất lớn

5.2. Theo dải công suất

Công suất nhỏ (dưới 2.2kW): phù hợp máy bơm, quạt gia dụng, máy công cụ nhỏ
Công suất trung bình (2.2 – 15kW): phổ biến trong xưởng sản xuất vừa
Công suất lớn (trên 15kW): dùng cho nhà máy công nghiệp, hệ thống bơm/quạt lớn, cẩu trục

5.3. Theo chức năng điều khiển

Biến tần điều khiển tốc độ cơ bản (V/F control)
Biến tần điều khiển vector (Vector Control) — mô-men chính xác cao, phù hợp tải nặng
Biến tần chuyên dụng (cho bơm, quạt, thang máy, cẩu trục — tích hợp sẵn thuật toán chuyên biệt)

6. Thông Số Kỹ Thuật Cần Nắm Khi Chọn Cục Biến Tần

Thông số	Ý nghĩa	Lưu ý khi chọn
Điện áp đầu vào/ra	220V 1 pha, 220V 3 pha, hoặc 380V 3 pha	Phải khớp với nguồn điện thực tế và động cơ
Công suất (kW/HP)	Công suất định mức của biến tần	Nên chọn bằng hoặc lớn hơn công suất động cơ
Dòng điện định mức (A)	Dòng tải tối đa cho phép	Ảnh hưởng đến khả năng chịu tải và dây dẫn
Tần số ngõ ra	Dải tần số điều chỉnh được (thường 0–50/60Hz, có dòng lên 400Hz)	Xác định dải tốc độ điều khiển động cơ
Chuẩn giao tiếp	RS485, Modbus, CANopen, Profibus…	Cần thiết khi tích hợp PLC/SCADA
Cấp bảo vệ IP	IP20, IP54…	Ảnh hưởng đến khả năng chống bụi, nước khi lắp đặt
Chức năng bảo vệ	Quá dòng, quá áp, quá nhiệt, mất pha	Đảm bảo an toàn vận hành lâu dài

7. Tiêu Chí Lựa Chọn Cục Biến Tần Phù Hợp

Xác định đúng công suất và dòng điện động cơ — tránh chọn biến tần dưới tải (dễ cháy) hoặc quá dư thừa công suất (lãng phí chi phí).
Xác định nguồn điện thực tế — quyết định chọn dòng 1 pha hay 3 pha, chọn cục biến tần 220V cho hệ gia đình/xưởng nhỏ hoặc cục biến tần 3 pha cho hệ công nghiệp.
Xác định yêu cầu điều khiển — cần điều khiển tốc độ đơn giản hay cần mô-men chính xác cao (vector control), có tích hợp PID hay không.
Môi trường lắp đặt — nơi nhiều bụi, ẩm cần chọn cấp bảo vệ IP phù hợp hoặc lắp trong tủ điện kín.
Khả năng tương thích hệ thống điều khiển — nếu tích hợp PLC/SCADA cần chọn biến tần hỗ trợ chuẩn giao tiếp tương ứng.
Thương hiệu và chế độ bảo hành — ưu tiên nhà cung cấp có catalogue kỹ thuật rõ ràng, hỗ trợ kỹ thuật, chế độ bảo hành minh bạch.

8. Câu Hỏi Thường Gặp (FAQ)

Biến tần và cục biến tần có khác nhau không?

Không khác nhau về bản chất kỹ thuật — “cục biến tần” chỉ là cách gọi thông dụng, dân dã của thiết bị biến tần (VFD) trong giao tiếp thực tế.

Cục biến tần 220V có dùng được cho động cơ 3 pha không?

Có một số dòng biến tần 220V hỗ trợ ngõ ra 3 pha cho động cơ 3 pha công suất nhỏ, tuy nhiên cần kiểm tra kỹ thông số ngõ ra và công suất tương thích trước khi lắp đặt.

Vì sao biến tần giúp tiết kiệm điện?

Vì biến tần điều chỉnh tần số/tốc độ động cơ theo đúng nhu cầu tải thực tế thay vì luôn chạy ở công suất tối đa, giúp tránh lãng phí năng lượng khi tải thấp.

Biến tần có thay thế được khởi động từ (contactor) không?

Biến tần có thể thay thế chức năng khởi động và điều tốc của khởi động từ, đồng thời bổ sung thêm các chức năng bảo vệ và điều khiển nâng cao mà khởi động từ thông thường không có.

Tuổi thọ trung bình của một cục biến tần là bao lâu?

Tùy điều kiện vận hành và bảo trì, tuổi thọ trung bình thường dao động trong khoảng 10–15 năm nếu được lắp đặt đúng kỹ thuật, sử dụng đúng tải và bảo trì định kỳ.

Kết Luận

Cục biến tần đóng vai trò quan trọng trong việc tối ưu vận hành động cơ điện, tiết kiệm năng lượng và nâng cao độ bền hệ thống. Việc lựa chọn đúng loại biến tần cần dựa trên các tiêu chí kỹ thuật rõ ràng: công suất, điện áp nguồn, yêu cầu điều khiển và môi trường lắp đặt thực tế. Người dùng nên tham khảo tài liệu kỹ thuật, bảng thông số của nhà sản xuất và tư vấn từ đơn vị phân phối uy tín trước khi quyết định đầu tư, nhằm đảm bảo hiệu quả vận hành lâu dài và tối ưu chi phí đầu tư ban đầu.

Thông số kỹ thuật biến tần cụ thể có thể khác nhau tùy hãng sản xuất và dòng sản phẩm; người dùng nên đối chiếu catalogue chính hãng hoặc liên hệ đơn vị kỹ thuật để được tư vấn chính xác theo nhu cầu thực tế.
