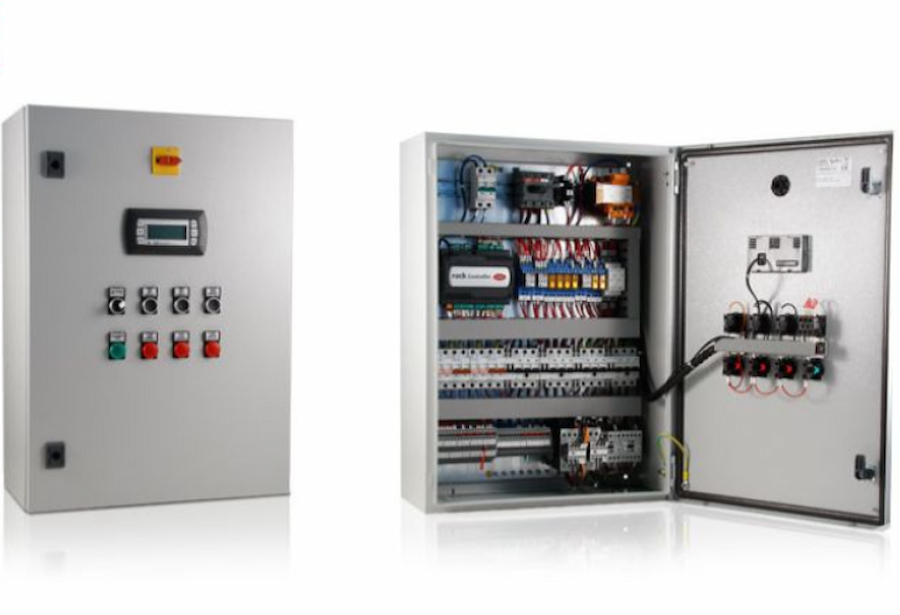

Tủ điện điều khiển kho lạnh: cấu tạo, nguyên lý hoạt động
Kho lạnh chạy liên tục, và nhiệt độ lệch khỏi mức cài đặt quá lâu có thể làm hỏng cả lô hàng. Với doanh nghiệp thực phẩm, thủy sản, nông sản hay dược phẩm, thiệt hại này thường lớn hơn nhiều so với chi phí của bộ tủ điện. Tủ điện điều khiển là nơi nhận tín hiệu nhiệt độ, đóng cắt máy nén, quạt, van, điện trở xả đá và bảo vệ các thiết bị khi có sự cố.
Bài viết dành cho chủ kho, kỹ sư vận hành và đơn vị thi công. Nội dung gồm khái niệm, cấu tạo, nguyên lý, các cấp độ điều khiển, tiêu chí chọn, lỗi thường gặp và vai trò của biến tần, PLC trong hệ thống.
❖ Tủ điện điều khiển kho lạnh là gì?
Đây là bộ tủ điện công nghiệp gom thiết bị cấp nguồn, bảo vệ, điều khiển và báo lỗi cho hệ thống lạnh. Tủ thường điều khiển máy nén, quạt dàn lạnh, quạt dàn nóng, van điện từ, điện trở xả đá (hoặc van gas nóng) và các bơm nước giải nhiệt, bơm glycol/brine tùy hệ thống.
Vai trò trong vận hành và kiểm soát nhiệt độ
| Vai trò | Ý nghĩa với kho lạnh |
|---|---|
| Giữ nhiệt độ ổn định | Đọc cảm biến, so với giá trị cài đặt rồi đóng cắt máy nén và quạt |
| Bảo vệ thiết bị | Cắt tải khi quá dòng, mất pha, đảo pha, áp suất bất thường |
| Quản lý xả đá | Tự động xả đá theo chu kỳ hoặc điều kiện, tránh đóng băng dàn lạnh |
| Cảnh báo | Đèn, còi, rơ-le báo lỗi hoặc gửi cảnh báo từ xa nếu có giám sát |
| Truy vết | Hệ thống có PLC hoặc ghi dữ liệu lưu được lịch sử nhiệt độ |
Mỗi ngành có yêu cầu khác nhau. Kho dược phẩm thường cần dải nhiệt độ hẹp và có ghi nhận dữ liệu. Kho thủy sản đông lạnh cần chạy bền ở nhiệt độ thấp. Kho nông sản nhạy với sai lệch nhiệt độ và độ ẩm. Vì vậy cấu hình tủ phải bám theo hồ sơ thiết kế hệ thống lạnh, không có mẫu chung.
❖ Cấu tạo và chức năng các thiết bị chính của tủ điện điều khiển kho lạnh
Thiết bị trong tủ thay đổi theo thiết kế, công suất và mức tự động hóa. Bảng dưới là các thành phần thường gặp.
| Thiết bị | Chức năng | Lưu ý khi lựa chọn |
|---|---|---|
| Aptomat tổng, aptomat nhánh (MCCB/MCB/MPCB) | Đóng cắt nguồn, bảo vệ ngắn mạch và quá tải; MPCB kết hợp bảo vệ động cơ | Theo dòng tải và khả năng cắt ngắn mạch tại điểm lắp |
| Contactor | Đóng cắt công suất cho máy nén, quạt, điện trở | Theo công suất, loại tải (AC-3 cho động cơ, AC-1 cho điện trở) và tần suất đóng cắt |
| Rơ-le nhiệt | Bảo vệ quá tải động cơ | Chỉnh theo dòng định mức trên nhãn động cơ |
| Bộ điều khiển nhiệt độ | Nhận tín hiệu cảm biến, so với setpoint, điều khiển lạnh và thường cả xả đá | Số ngõ vào/ra, loại cảm biến hỗ trợ, chức năng xả đá, cảnh báo |
| Cảm biến nhiệt độ | Đo nhiệt độ buồng và dàn lạnh | Loại (NTC, PT100…) phải khớp bộ điều khiển; chịu được nhiệt độ âm và ẩm |
| Rơ-le bảo vệ pha | Bảo vệ mất pha, đảo pha, lệch pha, thấp/quá áp tùy loại | Rất quan trọng với máy nén |
| Rơ-le thời gian, rơ-le trung gian | Trễ khởi động, chống đóng cắt liên tục, trung gian tín hiệu | Đúng điện áp cuộn hút |
| Công tắc áp suất cao/thấp | Bảo vệ hệ thống lạnh, điều khiển pump-down | Đấu vào mạch điều khiển theo thiết kế |
| Khởi động mềm hoặc biến tần | Giảm dòng khởi động hoặc điều tốc | Chỉ dùng khi loại tải và hãng thiết bị cho phép |
| Nút dừng khẩn, đèn báo, vỏ tủ | Dừng khẩn, báo trạng thái, bảo vệ thiết bị | Chọn cấp bảo vệ IP theo môi trường |
Hệ thống lớn có thể thêm nguồn 24 VDC, module mở rộng I/O, chống sét lan truyền, đồng hồ đo điện hoặc cổng truyền thông. Thiết kế tủ thường tham chiếu tiêu chuẩn an toàn điện cho thiết bị máy như IEC 60204-1 và yêu cầu của chủ đầu tư.
❖ Nguyên lý điều khiển máy nén, quạt và xả đá
Máy nén lạnh
Cảm biến gửi nhiệt độ buồng về bộ điều khiển. Khi nhiệt độ cao hơn ngưỡng cài đặt cộng sai lệch, bộ điều khiển mở van điện từ cấp lỏng, áp suất hút tăng, công tắc áp suất thấp đóng và contactor máy nén hút. Khi nhiệt độ về mức cài đặt, van cấp lỏng đóng. Với hệ thống pump-down, máy nén hút gas về bình chứa rồi dừng theo công tắc áp suất thấp.
Các khóa liên động thường gặp gồm trễ chống đóng cắt liên tục, bảo vệ áp suất cao/thấp, bảo vệ nhiệt động cơ, bảo vệ pha và áp suất dầu (với loại có yêu cầu). Hệ thống nhiều máy nén còn cần chia tải và luân phiên máy.
Quạt dàn lạnh và quạt dàn nóng
Quạt dàn lạnh chạy khi kho làm lạnh để phân bố nhiệt đều, và thường dừng trong lúc xả đá để không thổi hơi ẩm nóng vào buồng. Sau xả đá, quạt được hoãn khởi động một khoảng để nước đọng đóng băng lại trên dàn, tránh bắn nước vào hàng hóa.
Quạt dàn nóng giữ áp suất ngưng tụ trong dải cho phép. Tủ có thể bật tắt từng quạt theo cấp hoặc điều tốc quạt theo áp suất ngưng tụ.
Chu trình xả đá
Dàn lạnh đóng tuyết làm giảm trao đổi nhiệt nên phải xả đá định kỳ, bằng điện trở, gas nóng hoặc nước. Một chu trình điển hình:
| Bước | Hoạt động |
|---|---|
| Bắt đầu | Theo lịch cài đặt hoặc điều kiện (thời gian chạy, chênh lệch nhiệt độ) |
| Ngừng cấp lạnh | Đóng van cấp lỏng, có thể pump-down, dừng quạt dàn lạnh |
| Gia nhiệt | Cấp điện trở hoặc mở đường gas nóng |
| Kết thúc | Khi cảm biến dàn đạt nhiệt độ cài đặt hoặc hết thời gian tối đa an toàn |
| Nhỏ giọt | Chờ nước chảy hết khỏi dàn |
| Khôi phục lạnh | Mở van cấp lỏng, sau đó mới chạy quạt dàn lạnh theo độ trễ |
Thời gian và nhiệt độ kết thúc xả đá phải theo hồ sơ thiết kế và khuyến nghị nhà sản xuất dàn lạnh.
❖ Phân biệt tủ điều khiển thường, tự động và hệ thống PLC
| Tiêu chí | Tủ điều khiển thường | Tủ điều khiển tự động | Hệ thống PLC / giám sát từ xa |
|---|---|---|---|
| Điều khiển chính | Công tắc, rơ-le, contactor, thao tác tay | Bộ điều khiển nhiệt độ chuyên dụng, rơ-le thời gian | PLC kết hợp HMI |
| Xả đá | Thủ công hoặc timer đơn giản | Tự động theo chương trình bộ điều khiển | Lập trình linh hoạt theo từng dàn lạnh |
| Quy mô | Kho nhỏ, một máy nén | Kho vừa, nhiều dàn lạnh | Kho lớn, nhiều buồng, nhiều máy nén |
| Giám sát | Quan sát tại chỗ | Hiển thị tại bộ điều khiển, báo lỗi cơ bản | HMI, lưu dữ liệu, cảnh báo, truy cập từ xa |
| Mở rộng | Thấp | Trung bình | Cao |
| Chi phí đầu tư | Thấp nhất | Trung bình | Cao hơn, đổi lại tính năng và khả năng truy vết |
Cấp cao nhất chưa chắc là tốt nhất. Kho nhỏ, tải đơn giản có thể chỉ cần bộ điều khiển chuyên dụng. Kho nhiều buồng, nhiều máy nén hoặc cần ghi nhận nhiệt độ thì PLC và HMI mới thật sự có lợi. Điều khiển từ xa cần mạng ổn định và phân quyền truy cập rõ ràng.
❖ Tiêu chí lựa chọn tủ điện điều khiển kho lạnh
| Tiêu chí | Cần xác định | Ảnh hưởng đến thiết kế tủ |
|---|---|---|
| Công suất máy nén | Công suất động cơ, loại máy (piston, trục vít, scroll), số lượng | Cỡ aptomat, contactor, rơ-le nhiệt, cách khởi động |
| Điện áp, dòng tải | 1 pha hay 3 pha, dòng từng tải và dòng tổng | Tiết diện dây, thiết bị bảo vệ |
| Số lượng thiết bị | Số dàn lạnh, quạt, van, điện trở, bơm | Số ngõ vào/ra, kích thước tủ |
| Dải nhiệt độ | Kho mát, kho đông, cấp đông | Bộ điều khiển, cảm biến, độ chính xác |
| Chế độ vận hành | Tự động, bán tự động, thủ công, dự phòng | Mạch khóa liên động, công tắc chuyển chế độ |
| Môi trường lắp đặt | Nhiệt độ, độ ẩm, bụi, nước, ăn mòn | Vỏ tủ, cấp IP, thông gió |
| Yêu cầu bảo vệ | Mất pha, đảo pha, quá tải, áp suất, nhiệt độ cuộn dây | Chọn rơ-le và công tắc bảo vệ |
| Giám sát, mở rộng | Cần ghi dữ liệu, truy cập từ xa, thêm buồng sau này | PLC, HMI, truyền thông, I/O dự phòng |
Hai lưu ý thực tế. Thứ nhất, nên đặt tủ ngoài buồng lạnh, nơi thông thoáng và khô ráo, vì thiết bị điện tử không hợp với nhiệt độ âm và đọng sương. Thứ hai, thông số máy nén và dàn lạnh phải lấy từ nhãn máy và tài liệu nhà sản xuất, không suy từ kích thước kho.
❖ Lỗi thường gặp, lưu ý lắp đặt, vận hành và bảo trì
Lỗi thường gặp
| Lỗi thường gặp | Hiện tượng | Nguyên nhân thường gặp | Hướng kiểm tra |
|---|---|---|---|
| Máy nén không chạy | Mất hoặc đảo pha, áp suất bảo vệ cắt, rơ-le nhiệt nhảy, trễ chống đóng cắt chưa hết | Rơ-le pha, công tắc áp suất, rơ-le nhiệt, cuộn contactor | Kiểm tra nguồn 3 pha, cài đặt áp suất và khóa bảo vệ |
| Máy nén đóng cắt liên tục | Sai lệch cài quá nhỏ, thiếu gas, cảm biến đặt sai chỗ | Thông số bộ điều khiển, vị trí cảm biến | Chỉnh lại hysteresis, kiểm tra vị trí đặt probe |
| Rơ-le nhiệt nhảy thường xuyên | Quá tải thật, chỉnh sai, đầu cốt lỏng, lệch pha | Đo dòng từng pha, kiểm tra đấu nối | So sánh dòng thực với nhãn motor, siết cốt |
| Dàn lạnh đóng tuyết dày | Xả đá không chạy, điện trở hoặc cảm biến xả đá hỏng, cài chu kỳ chưa hợp lý | Mạch xả đá, điện trở, cảm biến, thông số | Đo thông mạch điện trở, thử kích xả đá thủ công |
| Nhiệt độ báo sai hoặc dao động | Cảm biến hỏng, dây ẩm hoặc đứt, sai loại cảm biến, cửa mở nhiều | Loại và điện trở cảm biến, điều kiện vận hành | Đo điện trở cảm biến, kiểm tra cách điện dây |
| Contactor nóng, cháy tiếp điểm | Chọn thiếu công suất, đóng cắt quá nhiều, điện áp cuộn hút thấp | Tiếp điểm, điện áp mạch điều khiển | Kiểm tra bề mặt tiếp điểm, đo áp cuộn hút |
| Nhiễu tín hiệu khi có biến tần | Đi dây cảm biến chung dây động lực, thiếu nối đất | Tách đường dây, dùng cáp có bọc chống nhiễu, kiểm tra nối đất | Đi riêng máng cáp, tiếp địa shield cáp 1 đầu |
Lưu ý khi lắp đặt
- Bám sát bản vẽ nguyên lý và hồ sơ thiết kế hệ thống lạnh; mọi thay đổi cần người chịu trách nhiệm kỹ thuật xác nhận.
- Kiểm tra thứ tự pha trước khi cấp điện cho máy nén.
- Tách dây động lực và dây tín hiệu, nối đất đầy đủ, đánh số dây và lưu bản vẽ hoàn công.
- Chạy thử từng tải riêng trước khi chạy liên động toàn hệ thống.
Lưu ý vận hành và bảo trì
| Hạng mục | Nội dung | Tần suất gợi ý |
|---|---|---|
| Kiểm tra tổng thể | Đèn báo, tiếng ồn bất thường, nhiệt độ vỏ tủ | Hằng ngày hoặc mỗi ca |
| Vệ sinh tủ | Bụi, ẩm, quạt thông gió, lưới lọc | Theo môi trường, thường theo tháng hoặc quý |
| Siết đầu cốt, đo dòng tải | So dòng thực tế với dòng định mức và giá trị chỉnh rơ-le | Định kỳ |
| Kiểm tra cảm biến | Đối chiếu với nhiệt kế chuẩn | Định kỳ, chặt hơn với kho dược phẩm |
| Chạy thử xả đá | Kiểm tra điện trở, cảm biến, thông số | Định kỳ |
| Sao lưu thông số | Bộ điều khiển, PLC, biến tần | Sau mỗi lần thay đổi |
Tần suất chỉ mang tính tham khảo; nên lập kế hoạch theo khuyến nghị nhà sản xuất và điều kiện từng kho. Công việc trên mạch điện cần người có chuyên môn thực hiện, tuân thủ quy trình khóa nguồn và treo biển cảnh báo.
❖ Vai trò của biến tần trong hệ thống kho lạnh
Biến tần đổi tần số cấp cho động cơ để điều chỉnh tốc độ. Trong kho lạnh, các vị trí thường được cân nhắc:
| Vị trí | Mục đích | Lưu ý |
|---|---|---|
| Quạt dàn nóng | Giữ áp suất ngưng tụ ổn định, giảm ồn, tiết kiệm điện | Dùng khá phổ biến; cần tín hiệu áp suất và tốc độ tối thiểu hợp lý |
| Quạt dàn lạnh | Giảm tốc khi kho đã đạt nhiệt độ hoặc sau xả đá | Chỉ với quạt động cơ 3 pha phù hợp; quạt EC hoặc 1 pha thường có cách điều khiển riêng |
| Bơm nước giải nhiệt, bơm glycol/brine | Điều chỉnh lưu lượng theo tải | Tính đến lưu lượng tối thiểu của hệ thống |
| Máy nén | Điều chỉnh công suất lạnh, giảm dòng khởi động | Không áp dụng cho mọi máy nén |
Không phải máy nén lạnh nào cũng phù hợp để gắn biến tần. Khi giảm tốc cần xét bôi trơn và hồi dầu, làm mát động cơ (máy nén nửa kín thường dùng gas hút để làm mát), dải tốc độ cho phép và đặc tính từng loại máy. Trước khi dùng biến tần cho máy nén, cần xác nhận của nhà sản xuất máy nén hoặc đơn vị thiết kế hệ thống lạnh về tần số tối thiểu và điều kiện vận hành. Với quạt và bơm, biến tần thường dễ áp dụng hơn và hiệu quả tiết kiệm điện rõ hơn.
So sánh các phương pháp điều khiển tải
| Tải | Đóng cắt trực tiếp | Khởi động mềm | Biến tần |
|---|---|---|---|
| Máy nén | Đơn giản, dòng khởi động lớn | Giảm dòng và sốc cơ khí khi khởi động | Chỉ khi nhà sản xuất cho phép; thêm điều chỉnh công suất |
| Quạt dàn nóng | Bật tắt theo cấp | Ít dùng | Điều tốc theo áp suất ngưng tụ |
| Bơm | Chạy cố định, điều tiết bằng van | Giảm sốc khởi động | Điều chỉnh lưu lượng theo tải |
❖ Một số sản phẩm liên quan tại Thiên Phú Thịnh
Thiên Phú Thịnh cung cấp các thiết bị tự động hóa công nghiệp như biến tần, PLC, HMI, cảm biến, khởi động mềm, thiết bị đóng cắt, tủ điện công nghiệp và hệ thống SCADA/BMS. Việc lựa chọn model phù hợp cần căn cứ vào đặc điểm tải, công suất và yêu cầu vận hành của từng hệ thống.
| Nhóm | Model | Thông tin đã xác minh | Gợi ý ứng dụng |
|---|---|---|---|
| Biến tần | Simphoenix E280-4T0022G/4T0030P | 2.2/3 kW, 3 pha 380 V | Quạt, bơm công suất nhỏ |
| Biến tần | Simphoenix E280-4T0040G/4T0055P | 4/5.5 kW, 3 pha 380 V | Quạt dàn nóng, bơm |
| Biến tần | Simphoenix E280-4T0110G/4T0150P | 11/15 kW, 3 pha 380 V | Bơm, quạt công suất lớn hơn |
| Biến tần | Simphoenix E500-4T0040B | 4 kW, 3 pha 380 V | Tải nhỏ đến vừa |
| PLC | Xinje XDH-30A16L-E | Có trong danh mục PLC | Điều khiển trung tâm; cần đối chiếu số I/O với bài toán |
| HMI | Haiwell C7S | 7 inch, 800×480 | Giám sát, cài đặt tại tủ |
| HMI | Delta DOP-107BV | 7 inch, 800×480 | Giám sát, cài đặt tại tủ |
| Điều khiển từ xa | CBOX | Bộ điều khiển máy móc qua điện thoại | Cần xác nhận giao thức và thiết bị tương thích |
Về dòng Simphoenix, catalog hãng cho biết dòng E280 có bộ điều khiển PID tích hợp để điều khiển tự động các đại lượng vật lý, và ngõ vào analog tiêu chuẩn gồm 0–10 V và 0–20 mA. Nhờ vậy biến tần có thể nhận tín hiệu từ cảm biến áp suất hay nhiệt độ qua bộ chuyển đổi để điều tốc quạt, bơm theo giá trị cài đặt.
❖ Các yếu tố ảnh hưởng đến giá thành tủ điện điều khiển kho lạnh
Giá phụ thuộc vào cấu hình cụ thể nên không có mức chung. Các yếu tố chính gồm:
| Yếu tố | Tác động |
|---|---|
| Công suất và số lượng tải | Tải càng lớn, thiết bị đóng cắt và bảo vệ càng lớn |
| Thương hiệu, xuất xứ thiết bị | Ảnh hưởng chi phí thiết bị và bảo hành |
| Mức độ tự động hóa | Rơ-le, bộ điều khiển chuyên dụng hay PLC kết hợp HMI |
| Biến tần hoặc khởi động mềm | Tăng chi phí thiết bị, có thể giảm điện năng tùy tải |
| Vỏ tủ, cấp bảo vệ IP | Môi trường khắc nghiệt cần vỏ và phụ kiện tốt hơn |
| Giám sát, truyền thông, ghi dữ liệu | Thêm phần cứng, lập trình, cấu hình |
| Thiết kế, lắp ráp, chạy thử, nghiệm thu | Công thiết kế, đấu nối, kiểm tra, hồ sơ |
Để có báo giá chính xác, nên chuẩn bị thông tin về loại và công suất máy nén, điện áp, số dàn lạnh, kiểu xả đá, dải nhiệt độ và yêu cầu giám sát.
❖ Câu hỏi thường gặp (FAQ)
Tủ điện điều khiển kho lạnh khác tủ điện thông thường ở điểm nào?
Tủ kho lạnh có các mạch riêng cho hệ thống lạnh như pump-down, xả đá, bảo vệ áp suất và liên động quạt với máy nén. Tủ điện thông thường không có các logic này.
Kho nhỏ có cần PLC không?
Không phải lúc nào cũng cần. Kho nhỏ, tải đơn giản có thể dùng bộ điều khiển nhiệt độ chuyên dụng. PLC phù hợp khi nhiều buồng, nhiều máy nén hoặc cần ghi dữ liệu và giám sát từ xa.
Có thể dùng biến tần cho mọi máy nén lạnh không?
Không. Mỗi loại máy nén có giới hạn về tốc độ, bôi trơn và làm mát. Cần xác nhận với nhà sản xuất máy nén hoặc đơn vị thiết kế trước khi lắp.
Vì sao dàn lạnh bị đóng tuyết dày?
Nguyên nhân thường gặp là xả đá không chạy, điện trở hoặc cảm biến xả đá hỏng, hoặc chu kỳ xả đá chưa phù hợp với tải ẩm thực tế.
Cần cung cấp thông tin gì để được tư vấn chọn thiết bị?
Loại và công suất máy nén, điện áp, số quạt và van, kiểu xả đá, dải nhiệt độ, vị trí đặt tủ và yêu cầu giám sát.
Giải pháp biến tần và tự động hóa cho hệ thống kho lạnh tại Thiên Phú Thịnh
Tủ điện điều khiển quyết định việc kho lạnh chạy ổn định, an toàn và dễ kiểm soát. Lựa chọn cần dựa trên loại tải, công suất, điều kiện vận hành và yêu cầu bảo vệ. Với quạt và bơm, biến tần giúp điều chỉnh tốc độ khi thiết bị cho phép. Với hệ thống nhiều buồng hoặc cần truy vết nhiệt độ, PLC và HMI là hướng nên cân nhắc.
Nếu bạn cần biến tần, PLC, HMI, thiết bị đóng cắt hoặc giải pháp tự động hóa công nghiệp cho hệ thống điều khiển kho lạnh, hãy liên hệ Công ty TNHH Tự Động Hóa Thiên Phú Thịnh để được tư vấn chọn thiết bị phù hợp với công suất, loại tải và yêu cầu vận hành:
