Tủ điện tạm thi công công trường xây dựng từ A-Z

Lúc này, tủ điện tạm thi công trở thành giải pháp bắt buộc để cung cấp và điều phối nguồn điện. Việc lựa chọn, lắp đặt và vận hành tủ điện tạm công trường không chỉ ảnh hưởng đến tiến độ dự án mà còn liên quan trực tiếp đến an toàn tính mạng của hàng trăm công nhân. Bài viết này sẽ cung cấp cho bạn cái nhìn chuyên sâu và toàn diện nhất về thiết bị quan trọng này.

Tủ điện tạm thi công là gì?

Tủ điện tạm thi công (hay còn gọi là tủ điện cấp nguồn tạm) là một hệ thống tủ điện được thiết kế và lắp ráp chuyên biệt để phục vụ cho giai đoạn đang xây dựng của một dự án. Khác với các loại tủ điện cố định được lắp đặt vĩnh viễn trong các tòa nhà hay nhà máy, tủ tạm thi công mang tính chất dã chiến, có thể dễ dàng di chuyển, tháo lắp và tái sử dụng cho nhiều công trình khác nhau.

Nhiệm vụ chính của tủ điện tạm công trường là tiếp nhận nguồn điện lưới quốc gia (hoặc từ máy phát điện dự phòng) và phân phối an toàn đến các thiết bị máy móc sử dụng điện trên công trường như: máy hàn, máy tời, máy trộn bê tông, cần cẩu tháp, hệ thống chiếu sáng tạm thời và các dụng cụ cầm tay của công nhân.

Một tủ điện tạm thi công đạt chuẩn phải giải quyết được bài toán về tính linh hoạt trong di chuyển, đồng thời phải chống chịu được những điều kiện môi trường vô cùng khắc nghiệt tại không gian mở như nắng, mưa, khói bụi và các va đập cơ học vô tình xảy ra trong quá trình làm việc.

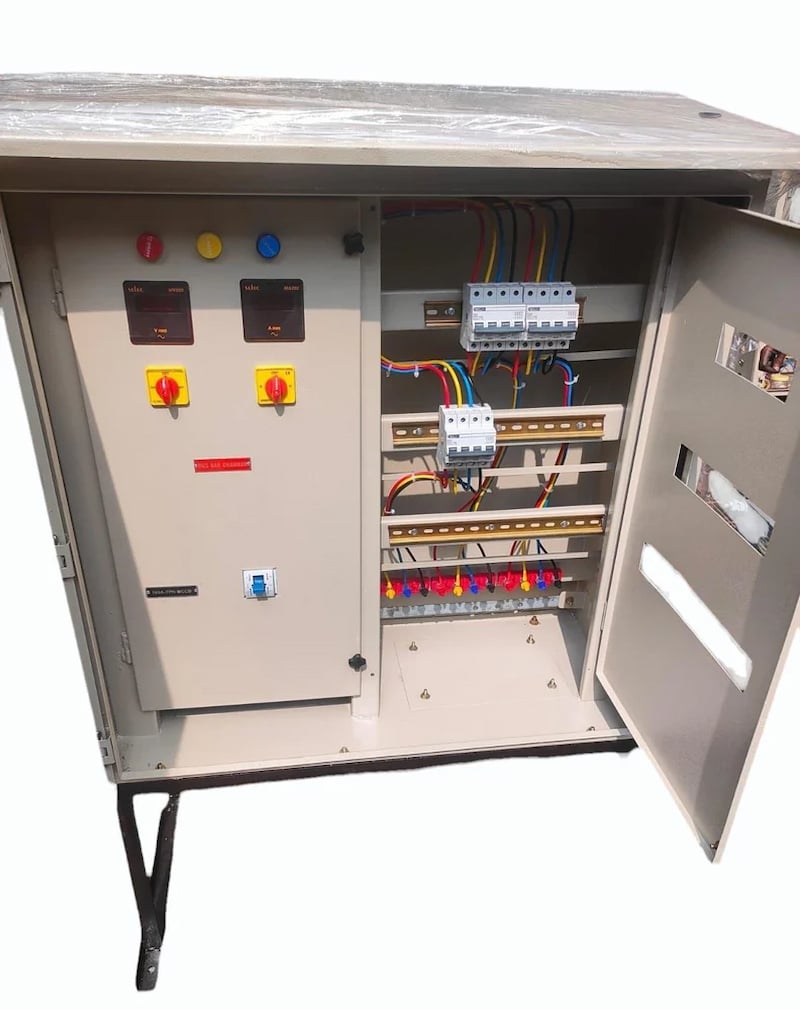

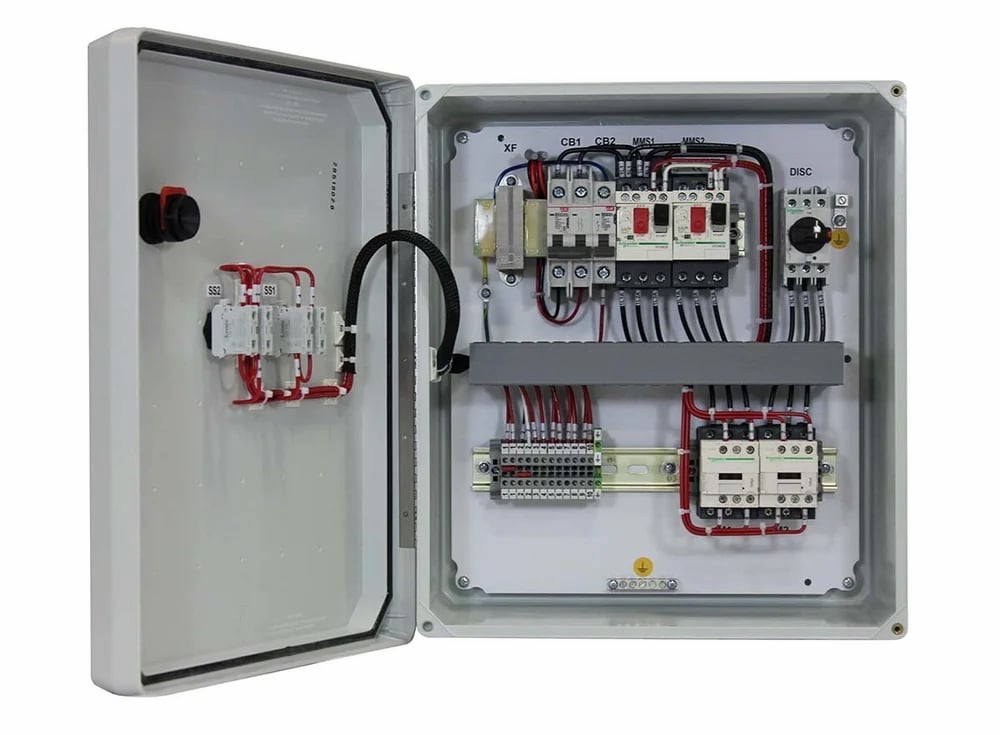

Cấu tạo tủ điện tạm thi công gồm những bộ phận nào?

Để đảm bảo khả năng vận hành bền bỉ và an toàn tuyệt đối, cấu tạo của một tủ tạm thi công thường tinh gọn nhưng phải bao gồm đầy đủ các bộ phận trọng yếu sau:

1. Vỏ tủ điện

Vỏ tủ là lớp áo giáp bảo vệ các linh kiện bên trong. Đối với tủ điện tạm công trường, vỏ tủ thường được làm từ thép tấm dày, sơn tĩnh điện màu nổi bật (thường là màu cam, đỏ hoặc vàng) để dễ nhận diện. Một số loại tủ xách tay nhỏ gọn có thể làm từ nhựa composite chống cháy, chịu lực cao. Vỏ tủ bắt buộc phải có thiết kế mái che nước (mái xéo) và ron cao su chống nước ở mép cửa để ngăn nước mưa xâm nhập.

2. Thiết bị đóng cắt và bảo vệ (Aptomat)

Đây là “trái tim” đảm bảo an toàn cho tủ điện tạm thi công. Hệ thống này bao gồm:

• MCCB (Aptomat khối) / MCB (Aptomat tép): Dùng để đóng ngắt mạch điện, bảo vệ hệ thống khi xảy ra hiện tượng quá tải (dùng quá nhiều máy móc cùng lúc) hoặc ngắn mạch (chập điện).

• RCBO / ELCB (Aptomat chống dòng rò): Đây là thiết bị BẮT BUỘC phải có trong mọi tủ tạm thi công. Môi trường công trường rất ẩm ướt, công nhân tiếp xúc trực tiếp với đất, nguy cơ rò điện là cực kỳ cao. RCBO sẽ tự động ngắt điện trong vòng một phần nghìn giây khi phát hiện có dòng điện rò rỉ qua cơ thể người hoặc ra vỏ máy, cứu mạng công nhân khỏi tai nạn điện giật.

3. Hệ thống ổ cắm công nghiệp

Khác với ổ cắm dân dụng thông thường, tủ điện tạm công trường sử dụng các phích cắm và ổ cắm công nghiệp chuyên dụng có nắp đậy chống nước (chuẩn IP44, IP67). Tùy vào thiết kế, trên mặt tủ sẽ bố trí các ổ cắm 1 pha (220V) cho dụng cụ cầm tay và ổ cắm 3 pha (380V) cho các máy móc công suất lớn.

4. Hệ thống thanh cái đồng và dây dẫn nối trong

Các tủ điện tạm thi công công suất lớn sử dụng thanh cái đồng để phân phối dòng điện từ Aptomat tổng đến các nhánh. Hệ thống dây dẫn điều khiển và dây động lực bên trong phải được bọc gen cách điện, đi dây gọn gàng và bấm đầu cốt chắc chắn để tránh tình trạng lỏng lẻo gây phóng điện hồ quang khi tủ bị di chuyển.

5. Đèn báo pha và thiết bị phụ trợ

• Đèn báo pha (Đỏ, Vàng, Xanh): Giúp kỹ thuật viên nhận biết nhanh chóng trạng thái có điện của từng pha nguồn.

• Nút dừng khẩn cấp (Emergency Stop): Thường được gắn ngay ngoài mặt vỏ tủ. Khi có sự cố hỏa hoạn hay tai nạn, bất kỳ ai cũng có thể đập vào nút này để ngắt toàn bộ nguồn điện ngay lập tức mà không cần phải mở cửa tủ.

Các loại tủ điện tạm thi công phổ biến hiện nay

Tùy thuộc vào quy mô dự án và vị trí sử dụng, tủ tạm thi công được chia thành nhiều loại khác nhau để tối ưu hóa hiệu quả và chi phí. Dưới đây là 3 dòng phổ biến nhất:

1. Tủ điện tạm nguồn tổng (Tủ Main công trường)

Đây là “trạm mẹ” nhận điện trực tiếp từ lưới điện hạ thế của điện lực hoặc máy phát. Nó có kích thước lớn, vỏ thép dày, dòng điện định mức có thể lên tới hàng trăm hoặc hàng ngàn Ampe. Tủ này thường được đặt cố định tại một khu vực có mái che, rào chắn bảo vệ cẩn thận và có nhiệm vụ phân phối điện cho toàn bộ các tủ nhánh trên công trường.

2. Tủ điện phân phối tạm thời (Tủ tầng/Tủ khu vực)

Loại tủ điện tạm thi công này nhận nguồn từ tủ tổng và phân bổ cho một khu vực nhất định (ví dụ: một tầng của tòa nhà đang xây, hoặc khu vực xưởng gia công cốt thép). Tủ thường được thiết kế có chân đế dạng chữ A để dễ dàng đặt trên các mặt bằng gồ ghề, hoặc có móc treo để gắn lên cột giáo. Chúng được trang bị kết hợp cả ngõ ra đấu dây trực tiếp và các ổ cắm công nghiệp.

3. Tủ xách tay / Tủ di động nhỏ gọn

Đây là loại tủ tạm thi công linh hoạt nhất, thường được cấp cho từng tổ đội công nhân (tổ cơ khí, tổ thạch cao, tổ hoàn thiện). Tủ có kích thước nhỏ như một chiếc vali, có quai xách, trọng lượng nhẹ. Vỏ thường làm bằng nhựa cứng hoặc thép mỏng, tích hợp sẵn 4 đến 6 ổ cắm công nghiệp 1 pha/3 pha, kèm theo 1 Aptomat chống giật tổng. Thiết kế này giúp công nhân dễ dàng kéo theo nguồn điện đến mọi ngóc ngách của công trình một cách an toàn nhất.

Tiêu chuẩn an toàn cần tuân thủ đối với tủ điện tạm thi công

An toàn điện trên công trình luôn là ưu tiên số 1 của các nhà thầu. Do đó, một tủ điện tạm công trường không thể được lắp ráp qua loa mà phải tuân thủ nghiêm ngặt các tiêu chuẩn an toàn sau đây:

Tiêu chuẩn bảo vệ IP (Ingress Protection):

Đối với các tủ đặt ngoài trời, tiêu chuẩn tối thiểu phải là IP54 (chống bụi mức độ cao và chống nước phun từ mọi hướng). Nếu làm việc trong môi trường hầm mỏ hoặc nơi thường xuyên ngập nước, cần dùng tủ tạm thi công đạt chuẩn IP65 hoặc IP67.

Bắt buộc có chức năng chống rò điện:

Như đã phân tích ở phần cấu tạo, việc sử dụng các thiết bị đóng cắt như ELCB/RCBO với dòng rò định mức 30mA là quy định bắt buộc đối với hệ thống cấp điện tạm thời.

Hệ thống tiếp địa (Nối đất):

Mọi tủ điện tạm thi công có vỏ kim loại đều phải được nối đất an toàn. Vỏ tủ phải được kết nối bằng cáp đồng trần hoặc cáp bọc vỏ xanh-vàng nối với hệ thống cọc tiếp địa đóng sâu xuống lòng đất. Điều này giúp triệt tiêu dòng điện rò rỉ ra vỏ tủ, bảo vệ người chạm vào không bị giật.

Tiêu chuẩn về cảnh báo:

Vỏ tủ điện tạm công trường phải dán các nhãn cảnh báo nguy hiểm điện (hình tia chớp), ghi rõ cấp điện áp (220V/380V) và có rào chắn hoặc biển báo xung quanh khu vực đặt tủ tổng.

Báo giá tủ điện tạm thi công mới nhất trên thị trường

Giá thành của một chiếc tủ điện tạm thi công phụ thuộc vào rất nhiều yếu tố: quy mô công suất, độ dày vỏ tủ, số lượng ổ cắm, và đặc biệt là thương hiệu của các thiết bị đóng cắt bên trong (ví dụ thiết bị của Schneider, ABB sẽ đắt hơn LS, Chint).

Để quý khách hàng dễ dàng lập dự toán, dưới đây là bảng tham khảo mức giá trung bình của các loại tủ tạm thi công trên thị trường hiện nay:

(Lưu ý: Bảng báo giá trên chỉ mang tính chất tham khảo. Giá thực tế của tủ điện tạm thi công có thể thay đổi theo biến động giá vật tư đồng, thép và yêu cầu thiết kế bản vẽ cụ thể của từng chủ đầu tư).

Quy trình lắp đặt tủ điện tạm thi công đúng kỹ thuật

Dù là tủ tạm thi công, quá trình lắp đặt vẫn phải được thực hiện bởi các kỹ thuật viên hoặc thợ điện có chứng chỉ nghề. Quy trình chuẩn bao gồm các bước sau:

1. Khảo sát vị trí và lập phương án:

Xác định vị trí đặt tủ sao cho thuận tiện kéo dây đến các máy móc nhưng vẫn phải đảm bảo cao ráo, không bị ngập nước, ít chịu tác động của xe cộ qua lại và cần cẩu rơi vãi vật liệu.

2. Thi công hệ thống tiếp địa:

Đóng cọc tiếp địa mạ đồng sâu xuống đất (thường từ 2-3m) tại khu vực đặt tủ, đo điện trở đất đảm bảo đạt tiêu chuẩn (<4 Ohm hoặc <10 Ohm tùy quy định công trình).

3. Lắp đặt, cố định vỏ tủ:

Đặt tủ điện tạm công trường lên bệ đỡ bằng bê tông hoặc giá đỡ bằng thép. Cố định chắc chắn để gió bão hoặc va đập không làm đổ tủ.

4. Đấu nối cáp nguồn và nối đất:

Kéo cáp điện từ nguồn cấp chính về tủ. Bấm đầu cốt cẩn thận, siết chặt vào các cực của Aptomat tổng. Nối dây tiếp địa từ bãi cọc tiếp địa vào thanh cái PE bên trong tủ, sau đó nối ra vỏ tủ.

5. Kiểm tra an toàn và vận hành chạy thử:

Trước khi cấp điện, dùng đồng hồ Megger đo cách điện toàn bộ hệ thống. Cấp điện không tải, dùng đồng hồ Vạn năng đo điện áp các pha xem có cân bằng không. Cuối cùng, nhấn nút Test trên các Aptomat chống giật (RCBO/ELCB) để đảm bảo tính năng ngắt điện tự động hoạt động tốt trước khi bàn giao cho công nhân sử dụng.

Thiên Phú Thịnh – Đơn vị cung cấp tủ điện công nghiệp và giải pháp điện điều khiển chất lượng

Nếu nhà thầu của bạn đang tìm kiếm một đối tác tin cậy để thiết kế, gia công và cung cấp hệ thống tủ điện điều khiển cho dự án sắp tới, Thiên Phú Thịnh chính là sự lựa chọn hàng đầu. Với nhiều năm kinh nghiệm trong lĩnh vực tự động hóa và cung cấp vật tư thiết bị điện công nghiệp, Thiên Phú Thịnh hiểu rõ những đặc thù và yêu cầu khắt khe của môi trường công trường. Chúng tôi mang đến cho khách hàng:

Sản phẩm đạt chuẩn an toàn 100%:

Mọi sản phẩm tủ điện tạm công trường do Thiên Phú Thịnh sản xuất đều sử dụng vỏ tủ dày dặn, thiết bị đóng cắt chính hãng từ các thương hiệu chính hãng (Schneider, LS, Mitsubishi…) đầy đủ chứng từ CO/CQ. Đặc biệt chú trọng hệ thống chống rò và cách điện.

Thiết kế linh hoạt, tối ưu chi phí:

Chúng tôi tư vấn và thiết kế bản vẽ tủ tạm thi công sát với nhu cầu sử dụng thực tế của từng phân khu trên công trường, tránh lãng phí vật tư không cần thiết nhưng vẫn chừa dung lượng dự phòng an toàn.

Tiến độ giao hàng nhanh:

Hiểu được áp lực tiến độ của ngành xây dựng, Thiên Phú Thịnh sở hữu xưởng gia công quy mô lớn, sẵn sàng đáp ứng các đơn hàng số lượng lớn trong thời gian ngắn nhất.

Chính sách hậu mãi tận tâm:

Hỗ trợ kỹ thuật kịp thời, bảo hành thiết bị dài hạn, giúp các nhà thầu hoàn toàn yên tâm tập trung vào công tác thi công chuyên môn.

Sự an toàn của công trình và tính mạng của người lao động không cho phép sự xuất hiện của những thiết bị điện kém chất lượng. Hãy để Thiên Phú Thịnh đồng hành cùng sự thành công trong dự án của bạn!
