Trong lĩnh vực điện tử công suất và tự động hóa công nghiệp, IGBT là một trong những linh kiện bán dẫn quan trọng nhất, đóng vai trò cốt lõi trong hầu hết các thiết bị chuyển đổi công suất hiện đại. Vậy IGBT là gì và tại sao nó lại không thể thiếu trong các hệ thống biến tần, bộ nghịch lưu và thiết bị truyền động công nghiệp?

Mục lục

IGBT là gì?

IGBT là viết tắt của Insulated Gate Bipolar Transistor, tạm dịch là transistor lưỡng cực cổng cách ly. Đây là linh kiện bán dẫn công suất thuộc thế hệ thứ ba, kết hợp ưu điểm của hai loại transistor tiền nhiệm: khả năng điều khiển bằng điện áp cổng (gate) cao trở kháng của MOSFET và khả năng chịu dòng điện lớn, điện áp cao của BJT (Bipolar Junction Transistor).

Còn IGBT là gì nếu xét về bản chất vật lý? Đây là một linh kiện bán dẫn bốn lớp (P-N-P-N) với ba cực: Gate (G), Collector (C) và Emitter (E). Cấu trúc này cho phép IGBT hoạt động như một khóa điện tử (electronic switch) có thể đóng ngắt dòng điện lớn với tốc độ cao, tiêu hao năng lượng thấp và điều khiển dễ dàng bằng tín hiệu điện áp nhỏ.

Cấu tạo IGBT – Phân tích chi tiết từng thành phần

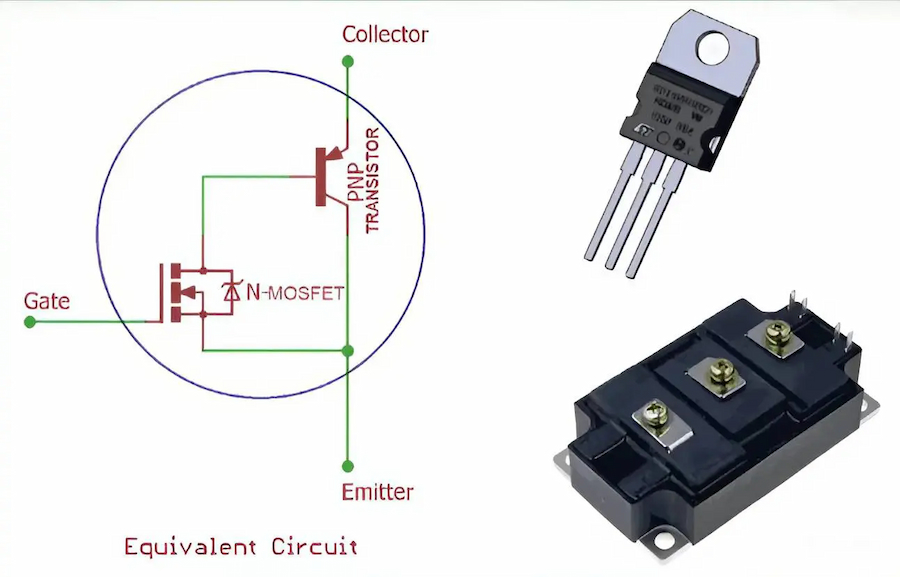

Cấu tạo IGBT là sự kết hợp tinh tế giữa hai cấu trúc bán dẫn: MOSFET kênh N ở phần đầu vào và transistor PNP ở phần đầu ra. Dưới đây là phân tích chi tiết từng lớp cấu tạo.

Cấu trúc bán dẫn bốn lớp

Lớp P+ (Collector substrate)

Lớp bán dẫn loại P được pha tạp nồng độ cao, đóng vai trò là cực thu (Collector) của toàn bộ linh kiện. Lớp này tạo nên tiếp giáp P-N đầu tiên với lớp N bên trên.

Lớp N– (Drift region)

Lớp bán dẫn loại N pha tạp nồng độ thấp, có chiều dày lớn và đóng vai trò chịu điện áp ngược (voltage blocking). Chiều dày và nồng độ pha tạp của lớp N– quyết định trực tiếp điện áp chịu đựng tối đa (VCES) của con IGBT.

Lớp P (Body region)

Lớp bán dẫn loại P tạo thành kênh dẫn (channel) của MOSFET bên trong. Đây là vùng hình thành kênh điện tử khi điện áp cổng vượt ngưỡng (threshold voltage).

Lớp N+ (Source/Emitter region)

Lớp bán dẫn loại N pha tạp nồng độ cao, tạo thành cực phát (Emitter) của IGBT. Cùng với lớp P bên dưới, nó tạo nên cấu trúc MOSFET kênh N điều khiển hoạt động của toàn linh kiện.

Cực Gate và lớp cách điện

Gate của IGBT được cách ly hoàn toàn với bán dẫn bên dưới bằng một lớp oxit silic (SiO₂) mỏng, thường dày 50–100 nm. Chính lớp cách điện này tạo ra trở kháng đầu vào cực cao (thường trên 10⁹ Ω), cho phép điều khiển IGBT bằng tín hiệu điện áp rất nhỏ mà không cần dòng điều khiển đáng kể.

Diode ngược tích hợp (Freewheeling Diode)

Hầu hết các module IGBT thương mại đều tích hợp sẵn diode ngược song song (anti-parallel freewheeling diode) với mỗi IGBT. Diode này đóng vai trò dẫn dòng cảm kháng (inductive current) trong các nửa chu kỳ ngắt, bảo vệ IGBT khỏi điện áp ngược quá mức.

Thành phần	Chất liệu	Chức năng chính
Collector (C)	P+ Silicon	Nhận dòng điện từ tải
Drift region	N– Silicon	Chịu điện áp cao
Body region	P Silicon	Hình thành kênh MOS
Emitter (E)	N+ Silicon	Phát dòng điện ra
Gate (G)	Polysilicon + SiO₂	Điều khiển đóng ngắt
Freewheeling diode	Silicon	Bảo vệ dòng cảm kháng

Nguyên lý hoạt động của IGBT

Nguyên lý hoạt động của IGBT có thể được phân tích qua hai trạng thái cơ bản: trạng thái dẫn (ON) và trạng thái ngắt (OFF).

Trạng thái dẫn (ON State)

Khi điện áp cổng VGE vượt ngưỡng điện áp mở (threshold voltage VGE(th)), thường trong khoảng 4–8 V tùy dòng linh kiện, một kênh điện tử (inversion channel) hình thành trong lớp P dưới gate. Kênh này cho phép điện tử di chuyển từ Emitter vào vùng Drift N–, kích hoạt tiếp giáp P-N giữa lớp P+ Collector và lớp N– Drift, tạo ra dòng phun lỗ trống (hole injection) từ Collector vào Drift region.

Quá trình dẫn điện của IGBT thực chất là sự kết hợp của hai cơ chế:

Dòng điện tử qua kênh MOSFET (chiếm khoảng 20–30% tổng dòng)
Dòng lỗ trống phun từ lớp P+ qua lớp Drift N– (chiếm khoảng 70–80% tổng dòng)

Cơ chế phun thiểu số (minority carrier injection) này giúp IGBT đạt điện áp rơi trạng thái dẫn (VCE(sat)) rất thấp, thường chỉ 1,5–3,5 V ở dòng định mức, so với MOSFET cùng cấp điện áp có thể cao hơn 5–10 lần.

Trạng thái ngắt (OFF State)

Khi điện áp cổng VGE giảm xuống dưới ngưỡng VGE(th) hoặc về 0 V, kênh dẫn trong lớp P biến mất, dòng điện tử qua MOSFET dừng lại. Tuy nhiên, do còn lượng lớn lỗ trống (hole) tích lũy trong vùng Drift N–, IGBT không ngắt tức thời mà có thêm một đuôi dòng (current tail) kéo dài vài micro-giây.

Đây chính là đặc điểm khác biệt quan trọng của IGBT so với MOSFET: thời gian tắt (turn-off time) của IGBT dài hơn do hiện tượng lưu dẫn thiểu số (minority carrier storage), dẫn đến tổn thất chuyển mạch (switching loss) cao hơn MOSFET ở tần số cao.

Đặc tuyến V-I của IGBT

Vùng hoạt động	Điều kiện	Đặc điểm
Vùng ngắt (OFF)	VGE < VGE(th)	Dòng rò rất nhỏ (< vài mA)
Vùng tuyến tính (Active)	VGE > VGE(th), VCE lớn	Dòng tỉ lệ với VGE
Vùng bão hòa (Saturation)	VGE > VGE(th), VCE nhỏ	VCE(sat) thấp, dẫn điện tốt
Vùng đánh thủng (Breakdown)	VCE > VCES	Phá hủy linh kiện

Vai trò của IGBT biến tần trong hệ thống biến tần công nghiệp

IGBT biến tần là gì theo góc độ ứng dụng thực tế? Trong biến tần (Variable Frequency Drive – VFD), IGBT đóng vai trò là linh kiện chuyển mạch công suất cốt lõi trong bộ nghịch lưu (inverter), thực hiện nhiệm vụ chuyển đổi dòng điện một chiều DC thành dòng điện xoay chiều AC với tần số và điện áp có thể điều chỉnh.

IGBT trong biến tần là gì về mặt kết nối mạch?

Trong mạch nghịch lưu ba pha của biến tần, thông thường có 6 con IGBT được bố trí thành ba cặp (nửa cầu H), mỗi cặp phụ trách một pha đầu ra. Các IGBT này hoạt động theo nguyên tắc điều chế độ rộng xung (PWM – Pulse Width Modulation) với tần số chuyển mạch thường từ 2 kHz đến 16 kHz, tạo ra dạng sóng điện áp dạng xung nhưng dòng điện ra gần sin nhờ tính cảm kháng của động cơ.

Thông số kỹ thuật IGBT trong biến tần

Thông số	Ký hiệu	Dải điển hình	Ý nghĩa
Điện áp Collector-Emitter	VCES	600 V / 1200 V / 1700 V	Điện áp chịu đựng tối đa
Dòng Collector	IC	10 A – 3600 A	Dòng dẫn định mức
Điện áp bão hòa	VCE(sat)	1,5 – 3,5 V	Tổn thất dẫn điện
Điện áp ngưỡng Gate	VGE(th)	4 – 8 V	Ngưỡng mở kênh dẫn
Tần số chuyển mạch	fsw	1 – 20 kHz	Tần số hoạt động
Nhiệt độ mối nối	Tj(max)	150 – 175°C	Giới hạn nhiệt độ
Tổn thất đóng	Eon	Theo datasheet	Năng lượng tổn thất/lần đóng
Tổn thất ngắt	Eoff	Theo datasheet	Năng lượng tổn thất/lần ngắt

Tại sao biến tần công nghiệp dùng IGBT thay vì MOSFET hay BJT?

Tiêu chí so sánh	BJT	MOSFET	IGBT
Điều khiển	Dòng điện (phức tạp)	Điện áp (đơn giản)	Điện áp (đơn giản)
Điện áp chịu đựng	Cao	Trung bình	Rất cao
Dòng dẫn	Lớn	Trung bình	Rất lớn
VCE(sat) / RDS(on)	Thấp	Cao (ở điện áp cao)	Thấp
Tần số chuyển mạch	Thấp (<10 kHz)	Rất cao (>100 kHz)	Trung bình (1–20 kHz)
Tổn thất dẫn	Thấp	Cao	Thấp
Phù hợp biến tần	Không	Hạn chế	Lý tưởng

IGBT là lựa chọn tối ưu cho biến tần công nghiệp nhờ sự cân bằng hoàn hảo giữa khả năng chịu điện áp cao, dòng lớn, tổn thất dẫn thấp và điều khiển đơn giản bằng điện áp.

Phân loại IGBT theo cấu trúc và ứng dụng

Phân loại theo cấu trúc bán dẫn

PT-IGBT (Punch-Through IGBT)

Cấu trúc có thêm lớp N+ đệm (buffer layer) giữa lớp P+ Collector và lớp N– Drift. Ưu điểm là VCE(sat) thấp hơn và tần số chuyển mạch cao hơn. Tuy nhiên, đặc tính chịu nhiệt kém hơn NPT-IGBT.

NPT-IGBT (Non Punch-Through IGBT)

Cấu trúc không có lớp đệm N+. Đặc tính nhiệt tốt hơn, hệ số nhiệt dương (positive temperature coefficient) giúp các IGBT dễ ghép song song hơn. Phổ biến trong các ứng dụng công suất lớn.

FS-IGBT (Field Stop IGBT)

Thế hệ cải tiến từ PT-IGBT với lớp Field Stop tối ưu hơn. Hiện là cấu trúc phổ biến nhất trong các IGBT thế hệ 5–7, cân bằng tốt giữa tổn thất dẫn và tổn thất chuyển mạch.

Trench Gate IGBT

Cấu trúc cổng dạng rãnh (trench) thay vì phẳng (planar), giúp tăng mật độ ô (cell density) và giảm đáng kể VCE(sat). Công nghệ Trench được áp dụng rộng rãi trong IGBT thế hệ 6–7 của Infineon, Mitsubishi, Fuji Electric.

Phân loại theo dạng đóng gói

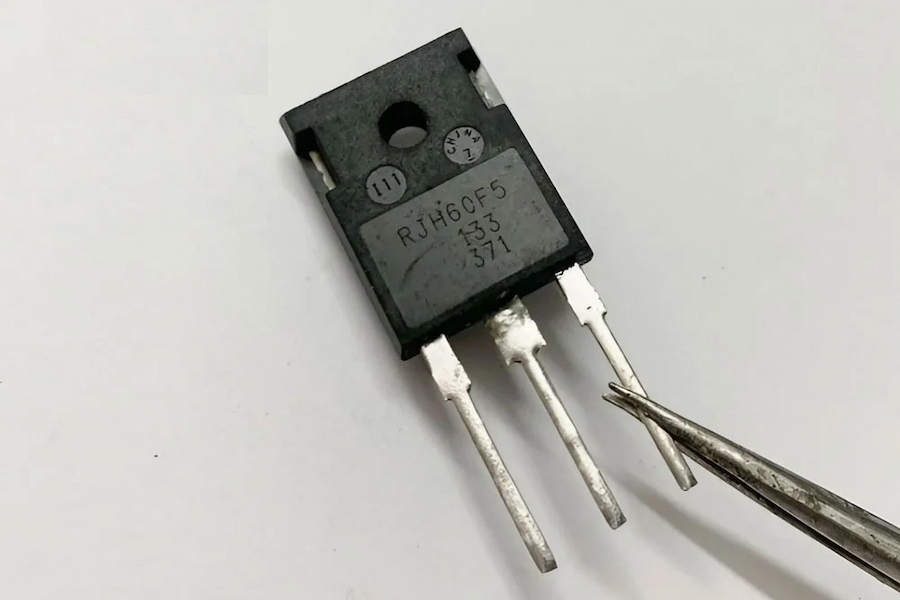

IGBT rời (Discrete IGBT)

Đóng gói dạng TO-247, TO-220, TO-264… Dùng trong ứng dụng công suất nhỏ đến trung bình (đến vài chục ampe).

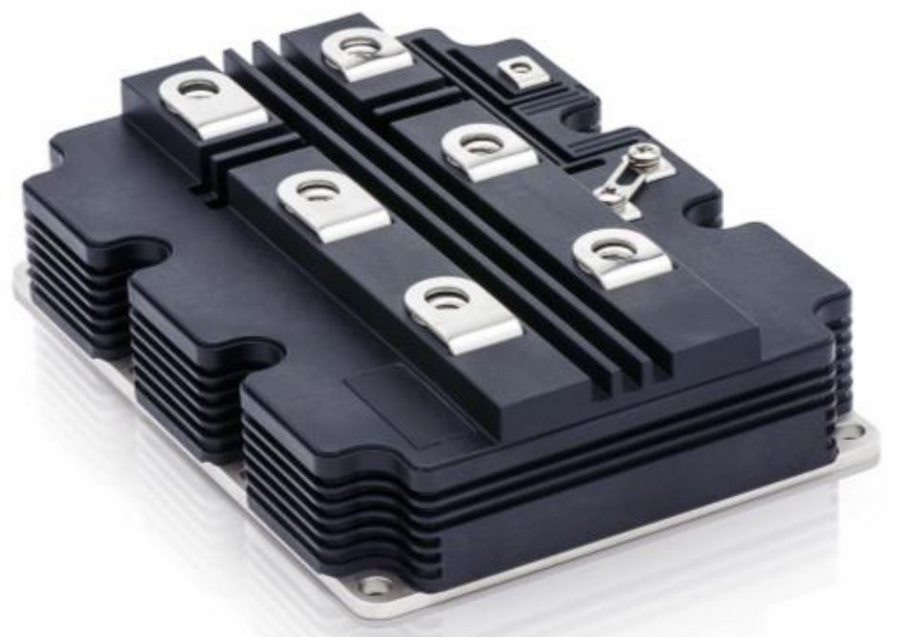

Module IGBT

Đóng gói nhiều chip IGBT và diode trong một vỏ module tiêu chuẩn (62mm, EconoPACK, PrimePACK…). Dòng điện từ vài chục đến hàng nghìn ampe. Đây là dạng phổ biến nhất trong biến tần công nghiệp.

IPM – Intelligent Power Module

Module IGBT tích hợp sẵn mạch điều khiển gate driver, mạch bảo vệ quá dòng, quá nhiệt và ngắn mạch. Đơn giản hóa đáng kể quá trình thiết kế biến tần.

Các thương hiệu IGBT hàng đầu thế giới

Infineon Technologies (Đức)

Nhà sản xuất IGBT lớn nhất thế giới với thị phần khoảng 30–35%. Các dòng sản phẩm nổi tiếng bao gồm TRENCHSTOP™ (thế hệ 7), EasyPACK™ và PrimePACK™. Infineon IGBT được sử dụng rộng rãi trong biến tần Siemens, ABB và nhiều hãng hàng đầu khác.

Mitsubishi Electric (Nhật Bản)

Chuyên cung cấp module IGBT và IPM chất lượng cao cho thị trường công nghiệp và tàu điện. Dòng sản phẩm J-Series và T-Series nổi tiếng về độ bền và khả năng chịu tải ngắn mạch vượt trội.

Fuji Electric (Nhật Bản)

Mạnh trong phân khúc IGBT dành cho biến tần tốc độ cao và hệ thống UPS công nghiệp. Dòng V-Series và X-Series của Fuji được đánh giá cao về tổn thất chuyển mạch thấp.

ON Semiconductor / onsemi (Mỹ)

Cung cấp IGBT rời và module cho phân khúc công suất trung bình, đặc biệt mạnh trong ứng dụng hàn điện và bộ lưu điện.

Semikron (Đức)

Nổi tiếng với các module IGBT dạng SKiiP (SKiM, SEMITRANS) tích hợp gate driver và cảm biến nhiệt độ, được dùng rộng rãi trong biến tần gió và xe điện.

Ứng dụng IGBT trong công nghiệp và đời sống

Biến tần điều khiển động cơ

Ứng dụng phổ biến nhất của IGBT trong công nghiệp. Toàn bộ biến tần hiện đại từ 0,4 kW đến hàng MW đều sử dụng IGBT làm phần tử chuyển mạch trong bộ nghịch lưu. IGBT trong biến tần giúp điều chỉnh tốc độ động cơ vô cấp, tiết kiệm năng lượng đến 30–50% so với phương pháp cơ khí truyền thống.

Hệ thống năng lượng tái tạo

Trong inverter điện mặt trời (solar inverter) và bộ chuyển đổi turbine gió, IGBT thực hiện chuyển đổi DC từ pin mặt trời hoặc máy phát gió thành AC hòa lưới. Theo thống kê của BloombergNEF (2023), hơn 90% inverter mặt trời công suất trên 10 kW hiện dùng IGBT hoặc SiC MOSFET.

Xe điện và hệ thống truyền động điện

IGBT là linh kiện trung tâm trong bộ điều khiển động cơ (motor controller) và bộ sạc trên xe (on-board charger) của xe điện. Tesla Model 3 thế hệ đầu sử dụng IGBT trong bộ inverter traction trước khi chuyển sang SiC MOSFET từ năm 2018.

Bộ lưu điện UPS

IGBT thay thế hoàn toàn thyristor trong các hệ thống UPS công nghiệp hiện đại, cho phép đạt hệ số công suất đầu vào gần 1,0 và hiệu suất tổng trên 96%.

Hàn điện tử (Inverter Welder)

Máy hàn MIG/TIG/MMA dùng IGBT cho phép điều chỉnh dòng hàn nhanh và chính xác, giảm kích thước máy xuống 1/5 so với máy hàn biến áp truyền thống.

Lò cảm ứng công nghiệp (Induction Heating)

IGBT trong lò cảm ứng tần số trung (1–100 kHz) giúp gia nhiệt kim loại nhanh, chính xác và hiệu suất cao, ứng dụng trong tôi cứng bề mặt, nấu chảy kim loại và sưởi ấm công nghiệp.

Hướng dẫn kiểm tra và chẩn đoán IGBT hỏng

Dấu hiệu nhận biết IGBT biến tần bị hỏng

Biến tần báo lỗi quá dòng (OC – Overcurrent) ngay khi khởi động
Biến tần báo lỗi ngắn mạch (SC – Short Circuit) liên tục
Điện áp đầu ra biến tần mất một pha hoặc không đều
Module IGBT có vết cháy, phồng rộp hoặc mùi khét rõ ràng
Đo trở kháng giữa Collector và Emitter bằng ohm kế cho giá trị rất thấp (thông mạch)

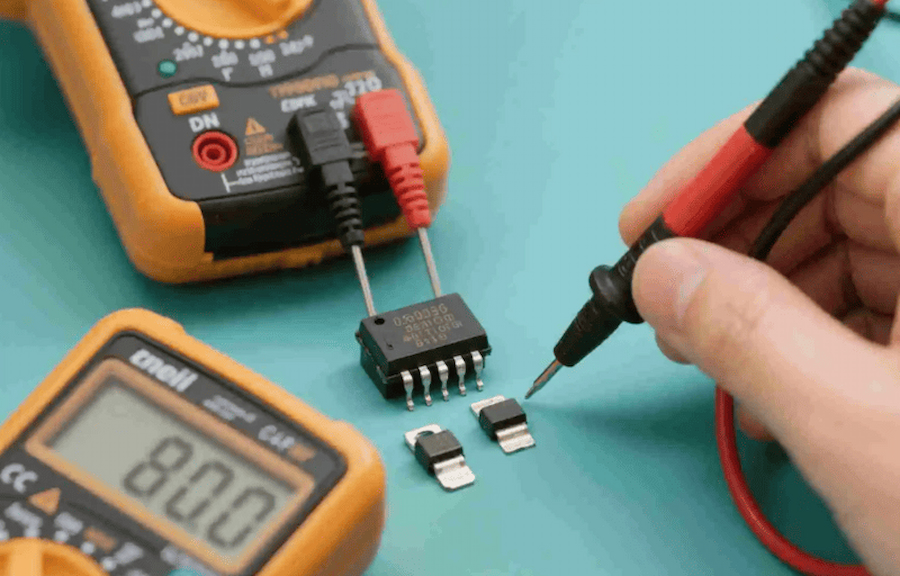

Quy trình kiểm tra IGBT bằng đồng hồ vạn năng

Bước 1 – Ngắt điện và xả tụ DC Bus

Đảm bảo biến tần đã ngắt nguồn hoàn toàn và điện áp DC Bus đã về 0 V (đo kiểm tra bằng đồng hồ trước khi tiến hành).

Bước 2 – Tháo module IGBT khỏi mạch

Tháo kết nối gate driver và tải trước khi đo để tránh kết quả sai do mạch song song.

Bước 3 – Đo diode tích hợp

Chuyển đồng hồ sang chế độ đo diode. Đo giữa Collector (+) và Emitter (–): giá trị bình thường khoảng 0,3–0,7 V (diode freewheeling dẫn thuận). Đảo chiều que đo: không dẫn (OL). Nếu cả hai chiều đều thông mạch → IGBT đã đánh thủng.

Bước 4 – Kiểm tra cực Gate

Đo trở kháng giữa Gate và Emitter: bình thường rất cao (>1 MΩ). Nếu thấp → lớp oxit cổng bị phá hủy, IGBT hỏng.

Xu hướng công nghệ IGBT và tương lai của điện tử công suất

IGBT thế hệ 7 – Hiệu suất vượt trội

Infineon TRENCHSTOP™ IGBT7 (ra mắt 2019) đạt tổn thất dẫn giảm 10% và tổn thất chuyển mạch giảm 25% so với thế hệ 6, theo công bố kỹ thuật của Infineon Technologies AG.

SiC MOSFET – Đối thủ cạnh tranh của IGBT

Silicon Carbide (SiC) MOSFET đang dần thay thế IGBT trong các ứng dụng tần số cao (>20 kHz) và điện áp cao (>1200 V), nhờ tổn thất chuyển mạch thấp hơn đến 5–10 lần. Tuy nhiên, giá thành SiC hiện vẫn cao hơn IGBT 3–5 lần, khiến IGBT vẫn là lựa chọn kinh tế hơn trong phần lớn ứng dụng biến tần công nghiệp hiện tại.

IGBT trong hệ thống HVDC

IGBT áp suất cao (3300 V, 4500 V, 6500 V) đang được ứng dụng ngày càng nhiều trong hệ thống truyền tải điện một chiều điện áp cao (HVDC), cho phép truyền tải điện năng lượng lớn qua khoảng cách hàng nghìn km với tổn thất thấp.

Câu hỏi thường gặp về IGBT

IGBT là gì so với transistor thông thường?

IGBT là gì về bản chất là sự kết hợp của MOSFET và BJT trong một cấu trúc bán dẫn duy nhất, mang lại ưu điểm của cả hai: điều khiển dễ dàng như MOSFET và chịu công suất lớn như BJT. Transistor thông thường (BJT) cần dòng base liên tục để duy trì dẫn điện, trong khi IGBT chỉ cần điện áp gate nhỏ.

IGBT có thể thay thế bằng MOSFET không?

Trong ứng dụng điện áp dưới 200 V và tần số cao, MOSFET hiệu quả hơn IGBT. Tuy nhiên với điện áp trên 600 V và dòng lớn, IGBT vẫn kinh tế và hiệu quả hơn đáng kể so với MOSFET silicon thông thường.

Điện áp điều khiển gate IGBT là bao nhiêu?

Điện áp gate điển hình để mở IGBT là +15 V, và để đảm bảo ngắt hoàn toàn thường dùng –8 V đến –15 V. Điện áp gate tối đa cho phép thường là ±20 V.

Tần số chuyển mạch tối đa của IGBT là bao nhiêu?

Phụ thuộc vào thế hệ và nhà sản xuất. IGBT công suất lớn điển hình hoạt động tối ưu ở 2–16 kHz. IGBT nhỏ đặc biệt có thể đạt đến 100 kHz nhưng tổn thất chuyển mạch tăng đáng kể.
