Động cơ điện có thể chiếm hơn một nửa lượng điện năng tiêu thụ trong nhà máy, nhưng không phải lúc nào cũng cần vận hành ở tốc độ tối đa. Vậy làm thế nào để vừa kiểm soát tốc độ động cơ chính xác, vừa tiết kiệm điện và kéo dài tuổi thọ thiết bị? Câu trả lời chính là VFD (Variable Frequency Drive). Variable Frequency Drive là gì? Bài viết dưới đây sẽ giúp bạn hiểu từ nguyên lý hoạt động, cấu tạo, ứng dụng thực tế đến cách lựa chọn VFD phù hợp, giúp tối ưu hiệu suất vận hành và giảm chi phí cho hệ thống.

Mục lục

VFD là gì?

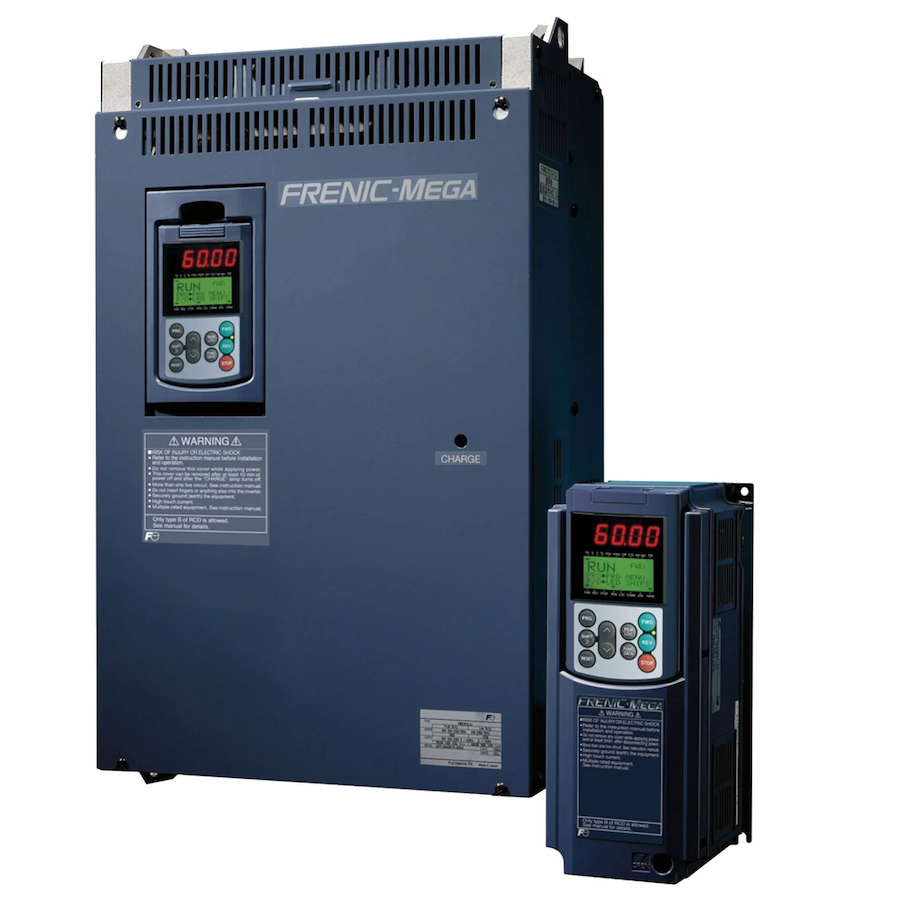

VFD (Variable Frequency Drive) là bộ biến tần dùng để điều khiển tốc độ và mô-men xoắn của động cơ xoay chiều (AC) bằng cách thay đổi tần số và điện áp đầu ra. Thay vì cấp trực tiếp nguồn điện 50 Hz hoặc 60 Hz cho động cơ, VFD tạo ra nguồn điện có tần số thay đổi, từ đó điều chỉnh tốc độ quay phù hợp với yêu cầu vận hành. Ví dụ, trong một hệ thống bơm nước, khi nhu cầu lưu lượng giảm, VFD sẽ tự động giảm tốc độ động cơ thay vì để động cơ chạy tối đa rồi điều tiết bằng van. Giải pháp này vừa tiết kiệm điện năng, vừa giảm áp lực lên đường ống và thiết bị. Trong thực tế, VFD còn được gọi bằng nhiều tên khác như:

AC Drive
Inverter Drive
Adjustable Speed Drive (ASD)
Bộ biến tần điều khiển động cơ

Dù tên gọi khác nhau, mục tiêu chung của các thiết bị này là điều khiển tốc độ động cơ một cách chính xác, ổn định và hiệu quả.

Variable Speed Drive là gì? Có giống VFD không?

Nhiều người thường nhầm lẫn giữa Variable Speed Drive và Variable Frequency Drive. Thực tế, đây là hai khái niệm có liên quan nhưng không hoàn toàn giống nhau. Variable Speed Drive (VSD) là thuật ngữ chung chỉ tất cả các hệ thống có khả năng điều chỉnh tốc độ động cơ, bao gồm giải pháp cơ khí, thủy lực và điện tử. Trong khi đó, Variable Frequency Drive (VFD) là một loại Variable Speed Drive sử dụng phương pháp thay đổi tần số nguồn điện để điều khiển động cơ AC.

Tiêu chí	Variable Speed Drive (VSD)	Variable Frequency Drive (VFD)
Khái niệm	Hệ thống điều khiển tốc độ	Bộ biến tần điều khiển bằng tần số
Phạm vi	Rộng	Hẹp hơn
Phương pháp điều khiển	Cơ khí, thủy lực hoặc điện	Điều chỉnh tần số và điện áp
Đối tượng	Nhiều loại động cơ	Chủ yếu động cơ AC

Nói ngắn gọn, mọi VFD đều là Variable Speed Drive, nhưng không phải Variable Speed Drive nào cũng là VFD.

Cấu tạo và nguyên lý hoạt động của VFD

Để điều khiển tốc độ động cơ chính xác, VFD (Variable Frequency Drive) sử dụng công nghệ chuyển đổi tần số và điện áp đầu ra. Hầu hết các dòng VFD hiện nay đều có cấu tạo và nguyên lý hoạt động tương tự nhau.

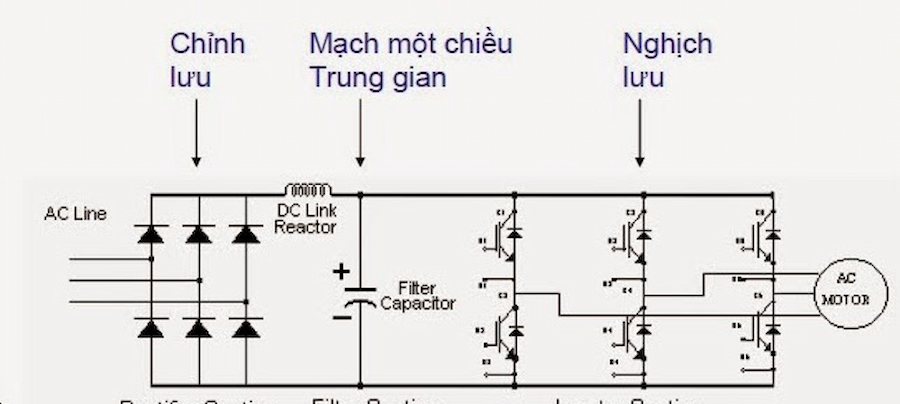

Cấu tạo của VFD

Một bộ VFD gồm 4 khối chức năng chính:

Bộ phận	Chức năng
Bộ chỉnh lưu (Rectifier)	Chuyển đổi nguồn AC thành DC.
Mạch DC Link	Lọc nhiễu, ổn định điện áp và lưu trữ năng lượng.
Bộ nghịch lưu (Inverter)	Chuyển đổi nguồn DC thành AC có tần số và điện áp thay đổi.
Bộ điều khiển (Control Board)	Điều khiển, giám sát và bảo vệ hệ thống.

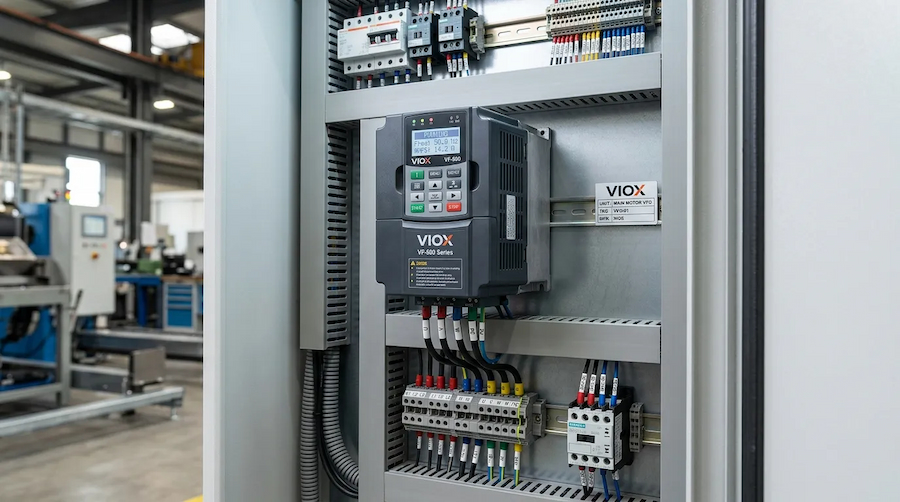

Ngoài ra, nhiều dòng VFD còn tích hợp bộ lọc EMC, điện trở hãm, quạt làm mát và các cổng truyền thông như Modbus RTU, PROFINET, EtherNet/IP để kết nối với PLC, HMI và SCADA.

Nguyên lý hoạt động của VFD

VFD hoạt động theo 3 bước:

Chỉnh lưu: Chuyển đổi nguồn điện AC đầu vào thành nguồn DC.
Lọc nguồn: Mạch DC Link ổn định điện áp và giảm nhiễu trước khi cấp sang bộ nghịch lưu.
Nghịch lưu: IGBT điều khiển theo phương pháp PWM (Pulse Width Modulation) để tạo ra nguồn AC mới có tần số và điện áp phù hợp, từ đó điều chỉnh tốc độ động cơ.

Tốc độ động cơ được xác định theo công thức:

N = (120 × f) / P

Trong đó:

N: Tốc độ động cơ (rpm).
f: Tần số đầu ra (Hz).
P: Số cực của động cơ.

Ví dụ, động cơ 4 cực chạy ở 50 Hz có tốc độ khoảng 1.500 vòng/phút. Khi giảm xuống 25 Hz, tốc độ chỉ còn khoảng 750 vòng/phút, giúp tiết kiệm điện năng và giảm hao mòn thiết bị. Theo tiêu chuẩn IEC 61800, việc điều chỉnh đồng thời điện áp và tần số giúp động cơ duy trì mô-men ổn định và vận hành hiệu quả.

Xem thêm: Cục Biến Tần là gì? Ứng Dụng, Phân Loại Và Cách Chọn

Ứng dụng thực tế của VFD trong công nghiệp

Nhờ khả năng điều khiển tốc độ động cơ linh hoạt, VFD được ứng dụng trong hầu hết các lĩnh vực sản xuất và hạ tầng kỹ thuật. Không chỉ giúp tiết kiệm điện năng, thiết bị còn góp phần nâng cao chất lượng sản phẩm, giảm hao mòn cơ khí và tăng tuổi thọ cho hệ thống.

Hệ thống bơm nước

Đây là ứng dụng mang lại hiệu quả kinh tế rõ rệt nhất khi sử dụng Variable Frequency Drive. Trong các hệ thống cấp nước, xử lý nước thải hay bơm tuần hoàn, lưu lượng luôn thay đổi theo nhu cầu thực tế. Nếu động cơ hoạt động liên tục ở tốc độ tối đa rồi điều chỉnh bằng van, lượng điện năng tiêu hao sẽ rất lớn. Khi lắp đặt VFD, tốc độ động cơ sẽ thay đổi theo tín hiệu từ cảm biến áp suất hoặc lưu lượng, giúp hệ thống luôn vận hành đúng công suất cần thiết.

Lợi ích đạt được:

Tiết kiệm từ 20–60% điện năng.
Giảm hiện tượng búa nước (Water Hammer).
Hạn chế rò rỉ đường ống.
Kéo dài tuổi thọ bơm và động cơ.
Giảm chi phí bảo trì.

Theo U.S. Department of Energy (DOE), hệ thống bơm là một trong những ứng dụng có thời gian hoàn vốn nhanh nhất khi đầu tư VFD.

Quạt công nghiệp và hệ thống HVAC

Trong các nhà máy, trung tâm thương mại, bệnh viện và khách sạn, quạt thông gió, quạt hút bụi, AHU, FCU hay tháp giải nhiệt đều không cần vận hành ở công suất tối đa trong suốt quá trình hoạt động. Theo Affinity Laws (Định luật tương đồng):

Lưu lượng tỷ lệ thuận với tốc độ.
Áp suất tỷ lệ với bình phương tốc độ.
Công suất tiêu thụ tỷ lệ với lập phương tốc độ.

Điều này có nghĩa là chỉ cần giảm tốc độ quạt xuống 20%, điện năng tiêu thụ có thể giảm gần 50%. Đây là lý do VFD trở thành giải pháp tiêu chuẩn trong các hệ thống HVAC hiện đại.

Băng tải và dây chuyền sản xuất

Trong các dây chuyền thực phẩm, điện tử, dệt may hoặc logistics, tốc độ băng tải cần thay đổi theo từng công đoạn sản xuất. Sử dụng Variable Frequency Drive giúp:

Điều chỉnh tốc độ chính xác.
Đồng bộ nhiều băng tải.
Khởi động và dừng êm.
Hạn chế trượt băng.
Giảm mài mòn cơ khí.

Điều này góp phần nâng cao năng suất và giảm tỷ lệ sản phẩm lỗi.

Máy nén khí

Máy nén khí thường hoạt động theo chu kỳ tải và không tải. Khi kết hợp với VFD, tốc độ động cơ sẽ thay đổi theo áp suất thực tế trong bình chứa thay vì đóng/ngắt liên tục. Kết quả là:

Áp suất ổn định hơn.
Giảm điện năng tiêu thụ.
Hạn chế số lần khởi động động cơ.
Kéo dài tuổi thọ máy nén.

Máy trộn, máy nghiền và máy đùn

Đây là các ứng dụng yêu cầu mô-men xoắn lớn ngay từ tốc độ thấp. Vì vậy, nên sử dụng các dòng VFD hỗ trợ Sensorless Vector hoặc Closed Loop Vector để đảm bảo khả năng điều khiển chính xác và ổn định khi tải thay đổi liên tục.

Thang máy và cầu trục

Trong lĩnh vực nâng hạ, VFD giúp điều khiển quá trình tăng tốc và giảm tốc mượt mà, giảm rung lắc khi vận hành và nâng cao độ an toàn. Đồng thời, thiết bị còn hạn chế mài mòn hộp số, cáp tải và phanh cơ khí.

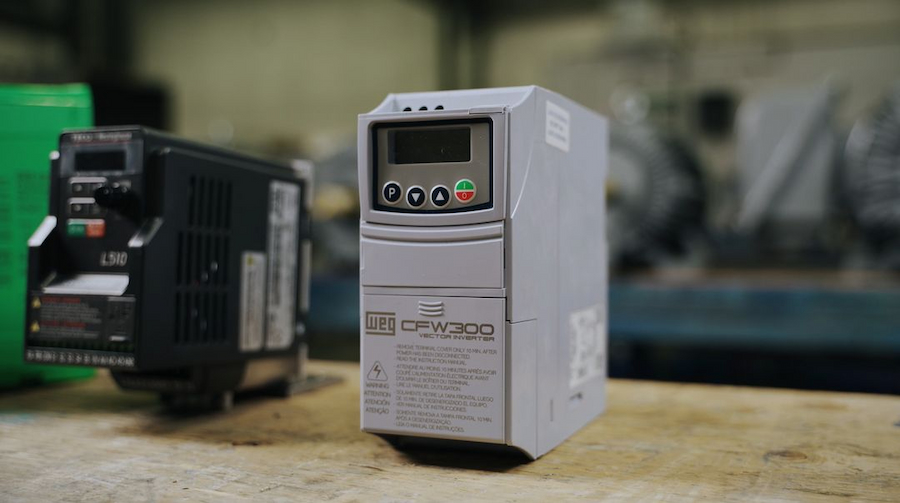

Những tiêu chí quan trọng khi lựa chọn VFD

Để VFD vận hành ổn định, tiết kiệm điện và đáp ứng đúng yêu cầu sản xuất, cần lựa chọn thiết bị dựa trên đặc tính ứng dụng thay vì chỉ dựa vào công suất động cơ.

1. Xác định đúng loại tải

Mỗi loại tải sẽ yêu cầu phương pháp điều khiển khác nhau để đảm bảo hiệu suất và độ ổn định.

Loại tải	Giải pháp phù hợp
Quạt, bơm	V/F hoặc Variable Torque
Băng tải	Constant Torque
Máy ép, máy nghiền	Heavy Duty, Vector Control
CNC, Servo	Closed Loop Vector

2. Chọn theo dòng điện động cơ

Ưu tiên chọn VFD theo dòng điện định mức (A) thay vì chỉ dựa vào công suất (kW/HP). Với tải nặng hoặc thường xuyên quá tải, nên chọn biến tần có dòng dự phòng 10–20% để đảm bảo vận hành ổn định.

3. Kiểm tra điện áp nguồn

Lựa chọn VFD có điện áp đầu vào phù hợp với hệ thống, phổ biến gồm 1 pha 220 V, 3 pha 220 V, 3 pha 380 V, 400 V hoặc 480 V. Sai điện áp có thể ảnh hưởng đến hiệu suất và tuổi thọ thiết bị.

4. Đánh giá môi trường lắp đặt

Nếu làm việc trong môi trường nhiều bụi, độ ẩm cao hoặc nhiệt độ lớn, nên sử dụng tủ điện thông gió và chọn VFD có cấp bảo vệ phù hợp để tăng độ bền và độ tin cậy.

5. Xem xét khả năng kết nối

Đối với hệ thống tự động hóa, nên ưu tiên VFD hỗ trợ các giao thức truyền thông như Modbus RTU, Modbus TCP, PROFINET, EtherNet/IP hoặc EtherCAT để dễ dàng tích hợp với PLC, HMI và SCADA, đáp ứng yêu cầu của nhà máy thông minh.

Những thắc mắc phổ biến khi sử dụng VFD

1. VFD là gì và có tác dụng gì?

VFD (Variable Frequency Drive) là bộ biến tần dùng để điều khiển tốc độ và mô-men xoắn của động cơ AC bằng cách thay đổi tần số và điện áp đầu ra. Thiết bị giúp tiết kiệm điện năng, khởi động mềm, giảm hao mòn cơ khí và nâng cao hiệu suất vận hành trong các hệ thống bơm, quạt, băng tải và dây chuyền sản xuất.

2. VFD có giúp tiết kiệm điện không?

Có. Theo U.S. Department of Energy (DOE), VFD có thể giúp tiết kiệm 20–50% điện năng, đặc biệt với các tải có nhu cầu thay đổi liên tục như bơm, quạt và hệ thống HVAC. Mức tiết kiệm thực tế phụ thuộc vào đặc tính tải, thời gian vận hành và cách cài đặt biến tần.

3. Làm thế nào để chọn VFD phù hợp với động cơ?

Khi lựa chọn VFD, cần xem xét các yếu tố như công suất và dòng điện của động cơ, điện áp nguồn, loại tải (quạt, bơm hay tải nặng), môi trường lắp đặt và chuẩn truyền thông. Đối với tải nặng, nên chọn biến tần có công suất hoặc dòng điện dự phòng khoảng 10–20% để đảm bảo vận hành ổn định.

4. VFD có sử dụng được cho mọi loại động cơ không?

Phần lớn động cơ không đồng bộ ba pha đều có thể sử dụng VFD. Tuy nhiên, với động cơ cũ, động cơ chuyên dụng hoặc động cơ yêu cầu điều khiển đặc biệt, cần kiểm tra khả năng tương thích và tham khảo khuyến nghị từ nhà sản xuất trước khi lắp đặt.

5. Khi nào nên sử dụng VFD thay vì khởi động trực tiếp (DOL) hoặc khởi động mềm (Soft Starter)?

Nếu hệ thống cần điều chỉnh tốc độ động cơ, tiết kiệm điện năng hoặc điều khiển chính xác theo tải, VFD là lựa chọn phù hợp. Trong khi đó, Soft Starter chỉ có chức năng khởi động và dừng mềm, còn khởi động trực tiếp (DOL) phù hợp với các ứng dụng công suất nhỏ, không yêu cầu thay đổi tốc độ động cơ.
